  产品名称： 衬胶截止阀
  产品型号： J41J
  衬胶截止阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 衬胶截止阀
 衬胶直流式截止阀


J41J衬胶截止阀

 设计与制造：GB12235
结构长度：GB12221（1系列）
法兰连接尺寸：GB4216

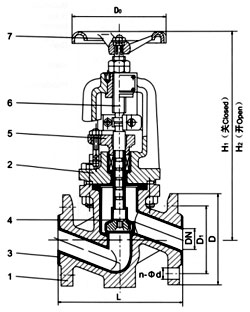

尺寸图
部件列表：1、阀体　2、阀盖　3、阀体衬里　4、阀瓣　5、压盖子　6、阀杆　7、手轮
一、用途
本阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。
适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN（MPa）　1.0　1.6
二、材料

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

手轮

铸铁、碳钢

三、测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、主要尺寸参数

公称通径DN

公称压力MPa

工作压力MPa

L
mm

D
mm

D1
mm

n-Φd
mm

H1
mm

H2
mm

Do
mm

质量

15

1.6

1.0

1.6

1.0

130

95

65

4-14

213

232

100

4

20

150

105

75

4-14

224

246

100

6

25

160

115

85

4-14

240

272

120

8

32

180

140

100

4-18

262

285

120

10.5

40

200

150

110

4-18

283

310

140

16.5

50

2360

165

125

4-18

311

345

140

18.

65

290

185

1451

4-18

366

410

160

26

80

310

200

60

6/2-18

388

430

200

36.5

100

350

220

180

6/2-18

463

535

280

58

125

400

250

210

6/2-18

495

575

380

64

150

480

285

240

6/2-22

560

60

320

85

200

495

340

295

6/2-22

615

715

360

155

250

622

405

355

10/2-22

790

935

500

243

300

698

460

410

10/2-22

908

1100

500

295
