   首页 - 产品展厅 - 产品介绍
  产品名称： 衬胶直流式截止阀
  产品型号： J45J
  衬胶直流式截止阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 衬胶截止阀
 衬胶直流式截止阀

设计与制造按：GB/12239
结构长度：GB/12221
法兰连接尺寸按：GB4126.3　GB4216.4
试验检验按：GB/T13927

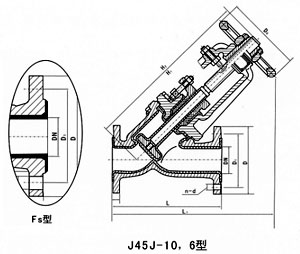

尺寸图
一、性能规范

型号

公称压力PN（MPa）

试验压力PS（MPa）

适用介质

工作温度（℃）

壳体试验

密封试验

J45J/F46-6

0.6

0.9

0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外）

≤80
≤150

J45J/F46-10

1.0

1.5

1.1


二、主要零部件材料表

零件名称

阀体、阀瓣

阀盖

阀杆、阀瓣

手轮廓

材料

HT200衬氟塑料、衬橡胶

HT200衬氟塑料、衬橡胶

35衬氟塑料衬橡胶

HT200

三、主要连接尺寸及重量

型号

公称通径DN（mm）

尺寸（mm）

质量（kg）

L

D

D1

D

H1

b

Do

n-d

　

5

160

100

75

60

205

16

120

4-11

4.5

　

32

200

120

90

70

-

16

160

4-13.5

13

　

　

　

130

100

80

250

16

160

4-13.5

14

　

50

230

140

110

90

290

16

160

4-13.5

16.5

　

65

290

160

130

100

310

16

180

4-13.5

　

　

80

310

190

150

125

358

18

200

4-17.5

36

　

　

　

210

170

145

428

18

200

4-17.5

50

　

125

400

240

200

175

510

20

280

8-17.5

68

　

150

480

265

225

200

550

20

280

8-17.5

90

　

200

600

30

280

255

635

22

400

8-17.5

146

　

250

730

375

335

312

　

24

　

12-.17.5

　
