  产品名称： 三片式球阀
  产品型号： 3Q11F
  三片式球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 一片式直管内螺纹球阀
 六角内螺纹球阀
 二片式球阀
 三片式球阀


3Q11F三片式球阀 三片式螺纹球阀 不锈钢螺纹球阀 气体三片式球阀 油用螺纹球阀 水用丝扣球阀 螺纹高压球阀 制药厂专用球阀 电力高压球阀 法兰三片式球阀 手动不锈钢球阀 手柄不锈钢球阀 三片式碳钢球阀 三片式不锈钢球阀 三片式球阀厂家 SS316不锈钢球阀 上海科谋CVKM球阀价格

产品应用：广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

三片式球阀性能规范

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按DIN3202-M3
工作压力：1/4"-2"1000PSI（7MPa） 2 1/2"-4"800PSI（5.6MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC产品规格：1/4"~4"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

三片式球阀其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

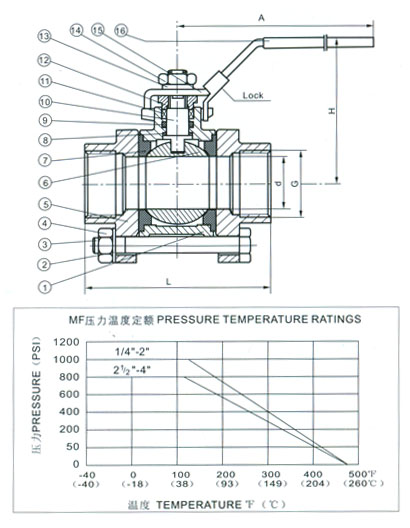

主要零件材料

序号
  部分   材质
1
   阀体   CF8 CF8M WCB
2
   垫圈   SS304
3
   螺栓   SS304
4
   螺母   SS304
5
   阀盖   CF8 CF8M WCB
6
   球体   SS316 SS304 CF8 CF8M
7
   阀座 （MF）   增强聚四氟乙烯
8
   垫片   对位聚苯
9
   O型圈   氟橡胶
10
   阀杆   SS316 SS304
11
   填料   聚四氟乙烯
12
   压紧螺母   SS304
13
   垫圈   SS304
14
   螺母   SS304
15
   手柄   SS304
16
   手柄套   塑料

MP阀座采用对位聚苯。

主要尺寸 单位:毫米

SIZE
G
d
L
H
A
8
1/4"
10
55
54
100
10
3/8"
10
60
54
100
15
1/2"
15
75
63
115
20
3/4"
20
80
69
125
25
1"
25
90
78
147
32
11/4"
32
110
86
155
40
11/2"
38
120
95
180
50
2"
50
140
106
195
65
21/2"
64
185
128
240
80
3"
76
205
152
260
100
4"
100
240
178
300
