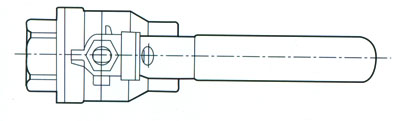

  产品名称： 二片式球阀
  产品型号： Q11F
  二片式球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 一片式直管内螺纹球阀
 六角内螺纹球阀
 二片式球阀
 三片式球阀


Q11F二片式球阀 不锈钢二片式球阀 不锈钢螺纹球阀 丝扣不锈钢球阀 电动二片式球阀 气动二片式球阀 手动二片式球阀 法兰不锈钢球阀

Q11F二片式球阀产品应用：

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

二片式球阀性能规范

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：用于PN4.0MPa以下
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4"~3"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

二片式球阀其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

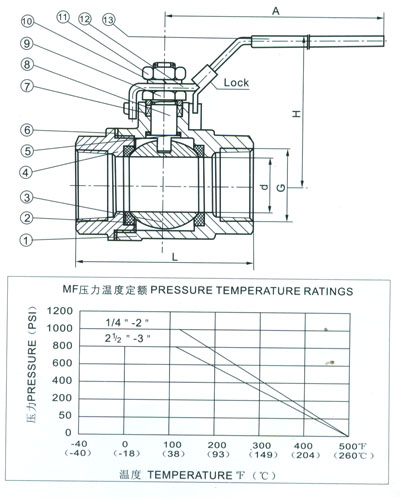

主要零件材料

序号
  部分   材质
1
   阀体   CF8 CF8M WCB
2
   阀座 （MF）   增强聚四氟乙烯
3
   球体   SS316 SS304 CF8 CF8M
4
   阀盖   CF8 CF8M WCB
5
   垫片   对位聚苯
6
   垫片   四氟乙烯
7
   填料   四氟乙烯
8
   阀杆   SS316 SS304
9
   压紧螺母   SS304
10
   垫圈   SS304
11
   螺母   SS304
12
   手柄   SS304
13
   手柄套   塑料

MP阀座采用对位聚苯。

主要尺寸 单位:毫米

SIZE
G
d
L
H
A
8
1/4"
10
52
50
100
10
3/8"
10
52
50
100
15
1/2"
15
60
52
105
20
3/4"
20
65
60
120
25
1"
25
75
65
130
32
11/4"
32
90
80
150
40
11/2"
38
100
87
165
50
2"
50
120
97
165
65
21/2"
64
147
128
240
80
3"
76
170
150
240
