  产品名称： 一片式球阀
  产品型号： Q11F
  一片式球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 一片式直管内螺纹球阀
 六角内螺纹球阀
 二片式球阀
 三片式球阀


Q11F一片式球阀 Q11F-16P不锈钢球阀 不锈钢内螺纹球阀 丝扣不锈钢球阀 牙口球阀 手柄一片式球阀 水用球阀 油用一片式球阀 高压球阀 上海CVKM球阀 食品卫生级球阀 316不锈钢螺纹球阀 球阀厂家产品应用：

广泛应用于食品、制药、石油化工、电力、冶金等工业管线。

Q11F一片式球阀性能规范

设计制造：按ANSI B16.34 检验测试：按API598
结构长度：按GB/T 15188.3-94
工作压力：1000PSI （7MPa）
温度范围：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
适用介质：（C）水、油品、气（P）硝酸类 （R） 醋酸类
螺纹标准：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
产品规格：1/4"~2"
材料标准 （C） ASTM A216-WCB、DIN1.619（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408

一片式球阀其他说明：

（C）（P）球体、阀杆采用SS304。本公司还可提供ASTM A351-CF3M（316L）、DIN1.4404及双相不锈钢、蒙乃尔等材料。

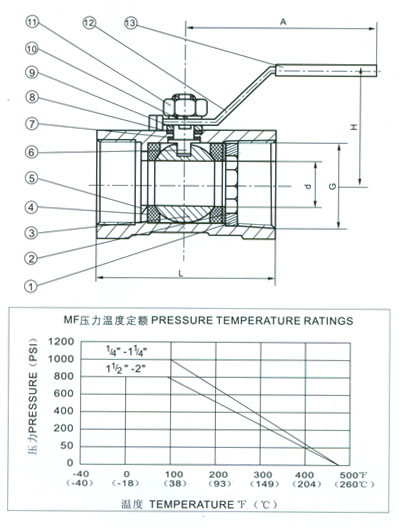

主要零件材料

序号
  部分   材质
1
   缩紧螺母   S304 SS316
2
   垫片   S304 SS316
3
   球体   SS316 SS304 CF8 CF8M
4
   阀座 （MF）   增强聚四氟乙烯
5
   阀体   CF8 CF8M WCB
6
   阀杆   SS316 SS304
7
   垫片   对位聚苯
8
   填料   增强聚四氟乙烯
9
   压套   SS304
10
   垫圈   SS304
11
   螺母   SS304
12
   手柄   SS304
13
   手柄套   塑料

MP阀座采用对位聚苯。

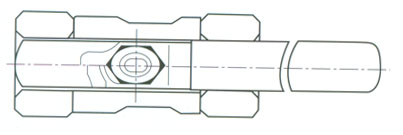

主要尺寸 单位:毫米

SIZE
G
d
L
H
A
6
1/4"
5
39
32
72
10
3/8"
7
44
39
77
15
1/2"
10
56
45
92
20
3/4"
12.7
60
48
92
25
1"
15
70
56
100
32
11/4"
20
80
61
115
40
11/2"
25
86
75
145
50
2"
32
104
81
145
