  产品名称： 电子式直行程电动角型调节阀
  产品型号： ZDSJ系列
  电子式直行程电动角型调节阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 气动薄膜直通双座调节阀
 电子式精小型电动单座（套筒）调节阀
 锅炉给水调节阀
 电子式直行程电动角型调节阀

产品详细介绍：

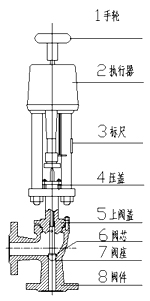

ZDSJ型电子式电动角型调节阀

 ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。

一、阀体
    形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti		 性能图

二、上阀盖
常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

三、阀内组织
    阀芯形式：上导向单座柱塞式阀芯

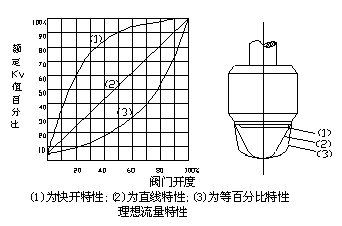

流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti		 性能图

四、执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

五、ZDSJ型电动角型调节阀规格参数表
公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
6.5
10
16
25
40
63
100
160
250
400
630


行程mm
10
16
25
40
60
100
100
允许压差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4


基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
允许泄漏量Q
Kv值的0.1%
可调范围
30:1
配电动执行器型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
SA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160

公称压力

介质温度阀

体材料
1.6MPa
常温-20℃～+200℃ 铸铁HT200
4.0MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa
常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
六、主要零件材料及推荐使用温度范围

阀体材料
公称
压力
MPa
介质工作温度℃
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
〈
120
200
250
300
350
400
425
450
475
500
525
550
575
600
最大工作压力MPa
铸铁HT200
1.6
1.6
1.5












铸钢ZG25

4.0

6.4


4.0

6.4

3.7

5.9

3.3

5.2

3.0

4.7

2.8

4.1

2.3

3.7

1.8

2.9






铸不锈钢ZG1Cr18Ni9Ti

4.0

6.4





4.0

6.4

3.0

4.4

2.7

4.2

2.4

4.0

2.1

3.8

1.9

3.5

1.7

3.4

1.4

3.2

1.1

2.9

0.8

2.6

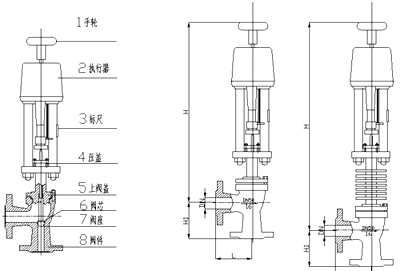

尺寸图




七、安装尺寸和重量
公称通径DN（mm）
L（mm）
H1mm
H（mm）
Rmm
重量（kg）
PN（MPa）
常温
中温
PN1.6 MPa
1.6
20
100
100
740
870
176
15.5
25
115
115
740
870
176
25
32
130
130
785
915
176
27.5
40
130
130
770
900
176
28.5
50
150
150
785
920
176
32.5
65
170
170
915
1080
225
59
80
190
190
975
1140
225
59
100
215
215
1035
1200
225
87
125
250
250
1145
1285
225
133
150
275
275
1200
1340
225
171
200
325
325
1255
1400
225
269




八、型号编制说明
Z
D
S
JP
16
C
G
自控阀门
执行机构类型
位移特征：
阀门结构形式：
公称压力：
阀体材质：
温度类型：

D：表示PS系列
S：表示直行程
J：表示角形阀
16：表示1.6MPa
C：表示碳钢
G：表示中温型常温省略
R：表示3810系列

P：表示单座
40：表示4.0MPa
P：表示不锈钢铸铁省略

H：表示DKZ系列


64：表示6.4MPa


C：表示ZAZ系列







九、定货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号   10.其它特殊要求
