  产品名称： ZDSM系列直行程电动套筒调节阀
  产品型号： ZDSM系列
  ZDSM系列直行程电动套筒调节阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 ZDSM系列直行程电动套筒调节阀
 ZAZP、ZAZM型电动单座、套筒调节阀
 ZRSP（N）型电子式电动单（双）座调节阀
 ZRSM型电子式电动套筒调节阀

 产品详细介绍：

ZDSM型电子式电动套筒调节阀

ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。

一、阀体
形 式：直通套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上阀盖
    常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管		 尺寸图

三、阀内组织
    阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯

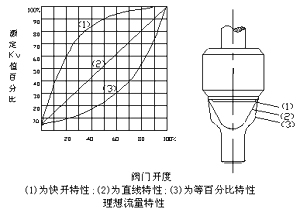

流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti		 性能图

四、执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

五、执行机构
阀体材料
公称压力MPa
介质工作温度℃
<
<
<
<
<
<
<
<
<
<
<
<
<
<
120
200
250
300
350
400
425
450
475
500
525
550
575
600
最大工作压力MPa

铸铁HT200
1.6
1.6
1.5












铸钢ZG25
4.06.4

4.0

6.4

3.7

5.9

3.3

5.2

3.0

4.7

2.8

4.1

2.3

3.7

1.8

2.9





不锈钢ZG1r18Ni9Ti
4.06.4




4.0

6.4

3.0

4.4

2.7

4.2

2.4

4.0

2.1

3.8

1.9

3.5

1.7

3.4

1.4

3.2

1.1

2.9

0.8

2.6

六、ZDSM型电动套筒调节阀规格参数表
公称通径DN
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径dn (mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
10
20
25
40
63
100
155
250
370
580
900
1300
行程mm
16
25
40
60
100
允许压差△MPa
≤公称压力`MPa
基本误差%
±2.5
回差%
2.5
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
允许泄漏量Q
Kv值的0.05%
可调范围
50:1
配电动执行器型号
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL325
3810L
SA－08
381LSA－20
381LSB－30
381LSB－50
381LSC－65
381LSC－160
公称压力介质温度阀体材料
1.6MPa
常温-20℃~＋200℃ 铸铁HT200
4.0MPa
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa
常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

七、安装尺寸
公称通径DN（mm）
L(mm)
H1(mm)
H(mm)
Rmm
PN(MPa)
常温

中温
1.6
6.4

25
185
200
110
704
855
176
40
220
235
125
747
898
176
50
250
265
131
755
906
176
65
275
295
171
835
986
176
80
300
320
189
882
1033
176
100
350
400
208
920
1071
176
150
450
550
275
1117
1332
225
200
550
670
320
1310
1516
225
250
640
810
390
1420
1626
225
300
880
950
450
1520
1726
225
尺寸图

八、型号编制说明
Z
D
S
P
40
P
G
自控阀门
执行机构类型：
位移特征：
阀门结构：
公称压力：
阀体材质：
温度类型：
  D：表示PS系列
 S：表示直行程 P：表示单座
 16：表示1.6MP
 C：表示碳钢
 G：表示中温型 常温省略
  R：表示3810系列

 N：表示双座 40：表示4.0MP
 P：表示不锈钢铸铁省略

  H：表示DKZ系列


 64：表示6.4MP


  C：表示ZAZ系列






九、定货须知
1.产品型号与名称 2.公称通径DN(mm)
3.公称压力 4.流量特性 5.阀体材质 <br>
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 <br>
10.其它特殊要求
