  产品名称： 三通压力表旋塞阀、二通压力表旋塞阀
  产品型号： X14W、X13W
  三通压力表旋塞阀、二通压力表旋塞阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 三通压力表旋塞阀、二通压力表旋塞阀


大田压力表旋塞阀

大田压力表旋塞阀

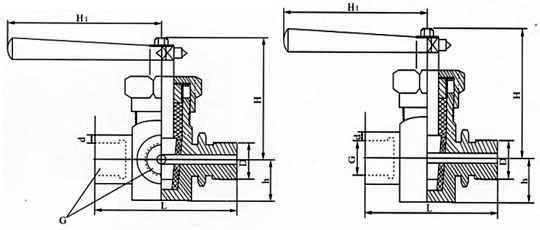

尺寸图
一、主要性能规范

型号

公称压力PN(MPa)

试验压力PS(MPa)

工作温度(℃)

适用介质

壳体（水）

密封（水）

X14H-10.0C
X13H-10.0C

1.6~10.0

2.0~15.0

1.6~11.0

≤150

水、蒸汽、油品等

X14H-10.0T
X13H-10.0T

1.6~10.0

2.0~15.0

1.6~11.0

X14H-10.0P
X13H-10.0P

1.6~10.0

2.0~15.0

1.6~11.0

硝酸类


二、主要尺寸

型号

尺寸（mm）

D

L

G

d

h

H

H1

X14H-10.0C
X13H-10.0C

G1/2

91

20×1.5

6.5

25

85

123

X14H-10.0T
X13H-10.0T

X14H-10.0P
X13H-10.0P

三、主要零件材料

零件名称

阀体

塞子

填料压盖

填料

X14H-10.0C
X13H-10.0C

铸钢

铸钢

铸钢

石墨

X14H-10.0T
X13H-10.0T

铸铜

铸铜

铸铜

X14H-10.0P
X13H-10.0P

不锈钢

不锈钢

不锈钢
