	产品名称：	微阻缓闭消声止回阀
	产品型号：	HH46X、HDH48X、HH49X

	咨询电话：021-34141228 黄工

相关产品

微阻缓闭消声止回阀

微阻缓闭蝶式止回阀

大田HH46X/H-10/16/25型微阻缓闭蝶式止回阀

本厂生产的HH4 6x、HDH4 8x、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流叉能有效地限制破坏性水锤保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长油压、缓闭不受介质影响+有较好节能效果等特点。

一、主要零件材料

零件名称	阀体	阀瓣	阀杆、油缸、活塞	弹簧	阀座
材料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈橡胶

二、主要技术参数

型号	公称压力 PN(MPa)	强度试验压力	密封压力 (MPa)	适用温度 (℃)	适用介质	缓闭时间
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	清水污水海水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

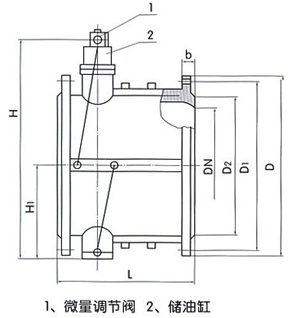

三、主要外形尺寸(法兰连接尺寸：按JB/T79—94)

公称压力	公称通径	尺寸fmm)
公称压力	公称通径	L	H	H1
1.0 1.6 2.5	40	140	200	88
	50	150	215	98
	65	170	225	108
	80	180	235	118
	100	190	280	130
	125	200	290	148
	150	210	310	172
	200	230	350	210
	250	250	415	240
	300	270	450	264

公称压力	公称通径	尺寸(mm)
公称压力	公称通径	L	H	H1
1.0 1.6 2.5	350	290	480	297
	400	310	550	324
	450	330	585	351
	500	350	640	379
	600	390	720	434
	700	430	780	491
	800	470	840	549
	900	510	990	600
	1000	550	1050	655
	1200	630	1210	770
