  产品名称： 对焊连接直流式T型过滤器
  产品型号： 对焊连接直流式T型过滤器
  对焊连接直流式T型过滤器价格
  咨询电话：021-34141228 黄 工
 相关产品
 直通T型过滤器
 对焊连接直流式T型过滤器
 异径T型过滤器、异径法兰过滤器
 折流式T型过滤器

对焊连接直流式T型过滤器

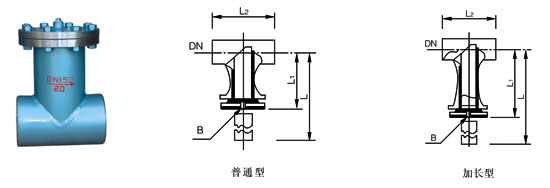

主要尺寸

名 称 公称直径 DN(mm) PN10-40 PN50-100 B (in)
L2(mm) L1(mm) L(mm) L2(mm) L1(mm) L(mm)
普通型 50 128 149 281 128 149 298 R1/2
65 152 170 325 152 170 337 R1/2
80 172 181.5 352 172 181.5 370 R1/2
100 210 267 412 210 267 432 R3/4
150 286 259.5 539 286 259.5 557 R3/4
200 356 311 660 356 311 678 R3/4
250 432 350.5 761 432 350.5 791 R3/4
300 508 400 886 508 400 918 R3/4
350 558 441 955 558 476 990 R3/4
400 610 469 1025 610 509 1060 R3/4

名称 公称直径 DN(mm) PN2.0 PN5.0 B (in)
L2(mm) L1(mm) L(mm) L2(mm) L1(mm) L(mm)
加长型 50 128 235 450 128 235 450 R1/2
65 152 265 510 152 265 510 R1/2
80 172 300 570 172 300 570 R1/2
100 210 355 700 210 355 700 R3/4
150 286 455 900 286 455 900 R3/4
200 356 510 1030 356 510 1030 R3/4
250 432 590 1190 432 590 1190 R3/4
300 508 675 1390 508 675 1390 R3/4
350 558 740 1680 558 740 1550 R3/4
400 610 795 1680 610 795 1680 R3/4



订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
