产品介绍：该产品安装在供水系统中，油路系统，空调系统，或蒸气、燃气系统与减压阀、止回阀、液压水位控制阀及其它对水质、有要求的场合配套使用，可除去介质中的各种杂物(砂子、铁块及其它各种异物)，以保证各类阀门正常工作。

工作原理：该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留

于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

技术参数：公积压力：1.6MPa

适用介质：洁净水、油品、气体、蒸汽、天燃气

用温度：≤320℃

Y型过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm²三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用

户造用。系列水过滤器,在一般训算额定流速下,压力损失为0.052-0.12米水柱。

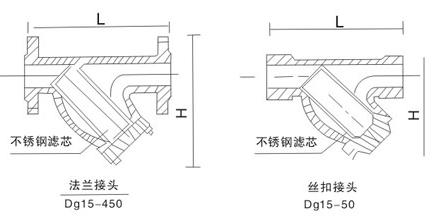

公称通径		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	备注
外形尺寸	L	125	150	160	180	195	215	250	285	300	350	括号中的数字为丝扣接口DN15至DN20的尺寸其他均为法兰接口尺寸
外形尺寸	H	102	119	125	145	164	186	238	273	306	310
SG-16型参考单位（元）
公称通径		DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600
外形尺寸	L	380	480	545	605	660	780	850	885	1150
外形尺寸	H	400	470	480	640	642	830	900	1000	1200
SG-16型参考单位（元）

分类说明

序号	名称	型号	公称压力Kgf/cm²	公称通径	连接方式	滤芯材料	壳体材料	用途
1	水过滤器	SG-16	16	Dg15-50 Dg15-450	丝扣法兰	不锈钢 1Cr18Ni9Ti	铸铁	本系列用于水及无腐蚀性液体分质，其中SG-16型最常用于采暖、供热、制冷空调工程，QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质，其中QG-16型为常用
2	汽过滤器	QG-16
3	水过滤器	SG-25C	25	Dg15-450	法兰		铸铁代号（C）
4	汽过滤器	QG-25C
5	水过滤器	SG-40C	40	Dg15-450	凹凸式法兰		铸铁代号（G）
6	汽过滤器	QG-40C
7	水过滤器	SG-16p	16	Dg15-50 Dg15-450	丝扣法兰	不锈钢 1Cr18Ni9Ti	不锈钢 1Cr18Ni9Ti 代号（P）	本系列用于酸、碱等腐蚀性液体介质，QG系列用酸气及其他腐蚀性气体介质
8	汽过滤器	QG-16p
9	水过滤器	SG-25p	25	Dg15-450	法兰
10	汽过滤器	QG-25p
11	水过滤器	SG-40p	40	Dg15-450	凹凸式法兰
12	汽过滤器	QG-40p

13 油过滤器YQ-16-40C/P 法兰连接本系列用于油路管道上过滤油质中的杂质。

订货需知：1 ：定货时请注明产品尺寸，操作压力，滤芯材质,过滤介质及过滤精度.
　　　　　2 ：当需要其他标准法兰,材质及操作压力时请在定货时注明
