	产品名称：	丝口锻钢止回阀、焊接式锻钢止回阀
	产品型号：	H11Y、H14Y、H61Y、H64Y

	咨询电话：021-34141228 黄工

相关产品

丝口锻钢止回阀、焊接式锻钢止回阀

法兰端自密封止回阀

锻钢法兰端止回阀

锻钢止回阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。

止回阀设计结构和特征

止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。

采用以下结构

全径或缩径
升降式止回阀
球式止回阀
旋启式止回阀
按需求内置弹簧
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型

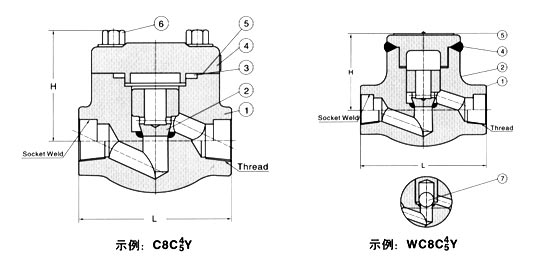

锻钢升降止回阀

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420/STL	A182 F304	A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2	/
NPS	全径	/	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

[NextPage]

900Lb～1500Lb

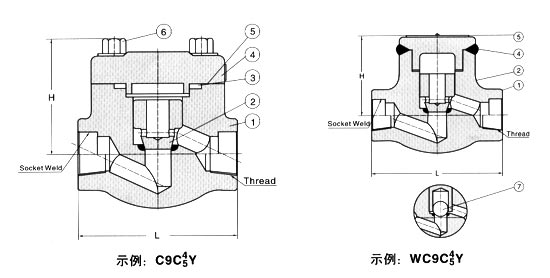

锻钢升降止回阀 900Lb～1500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	垫片	316夹柔性石墨		316夹PTFE
4	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
7	球	A182 F420	A182 F304	A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS	缩径	³/8	¹/2	³/4	1	1¹/4	1¹/2	2
NPS	全径		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

[NextPage]

800Lb,900Lb-1500Lb

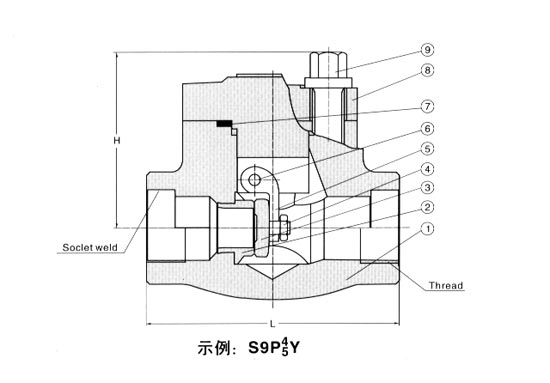

锻钢旋启式止回阀 800Lb,900Lb～1500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A 105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	旋启式阀瓣	A276 420	A276 304	A276 F304(L)	A276 F316(L)
4	螺母	A194 2H	A194 4	A194 8	A194 8M
5	摇臂	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	圆柱销	A276 420		A182 F304	A182 F316
7	垫片	316夹柔性石墨		316夹PTFE
8	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	内六角螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		³/8	¹/2	³/4	1	1¹/4	1¹/2	2
L	800Lb	79	79	92	111	120	120	140
L	900～1500Lb	92	111	111	120	120	140	178
W	800Lb	61	61	78	84	101	120	133
W	900～1500Lb	79	79	79	97	105	120	140
重量	800Lb	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900～1500Lb	3.1	3.0	3.6	4.3	6.1	8.8	12.6

[NextPage]

900Lb～2500LB

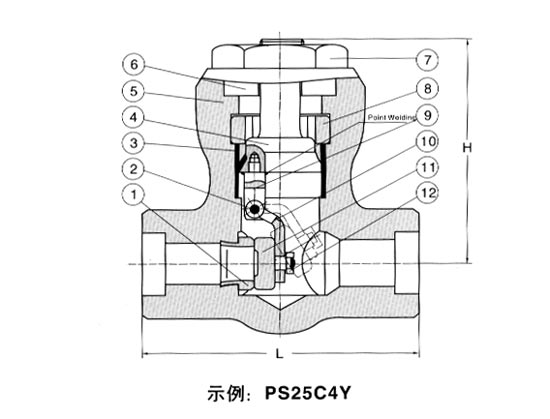

自密封旋启式止回阀 900Lb～2500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
2	圆柱销	A276 420		A182 F304	A182 F316
3	密封环	A276 304L			A276 316L
4	自密封座	A105	A182 F304L	A182 F304(L)	A182 F316(L)
5	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	提升螺母	A194 2H	A194 4	A194 8	A194 8M
8	四开环	A276 420	A182 F304		A182 F316
9	吊耳	A193 B7	A193 B16	A193 B8	A193 B8M
10	摇臂	A105	A182 F22	A182 F304(L)	A182 F316(L)
11	阀瓣	A276 410	F304	A182 F304(L)	F316(L)
12	提升螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900～1500Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	8.2	7.8	7.7	19.8	19.2	21.3
重量	2500Lb	10.0	9.6	9.4	21.5	21.1	22.8

[NextPage]

900Lb～1500Lb

自密封旋启式止回阀 900Lb～1500Lb

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A 105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	自密封座	A105+STL	F22+STL	A182 F304(L)	F316(L)
4	密封环	A276 304L	A276 304L	A276 304L	A276 316L
5	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
6	提升螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

尺寸（mm)和重量（Kg）

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900～1500Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900～1500Lb	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500Lb	9.0	7.6	8.4	19.5	20.1	21.8
