  产品名称: U型过滤器
  产品型号: UG
  U型过滤器价格
  咨询电话:021-34141228 黄 工
 相关产品
 U型过滤器


大田UG型过滤器

大田UG型过滤器

广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量器、泵机、阀门、疏水器等设备。

一、特点
UG型压力损失小,流通面积大,抗污性强。排污方便。

二、主要性能规范

Type
型号

Pressure Nominal(MPa)
公称压力

Working Temperature(℃)
工作温度

Filter Net Eye Number
滤网目数

APPlicable Media
适用介质

YG—W

2.0

300

20~150

Steam,Air,Water,Oil

YG—F

5.O

425

20~150

蒸汽、空气、水、油

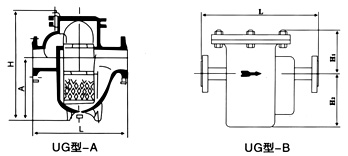

尺寸图

三、技术参数表

Type
型号

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

A

L

H

UG型一A

10

150

80

125

15

150

80

125

20

180

100

153

25

180

100

153

40

200

155

304

50

300

155

340

65

340

220

380

80

400

250

420

100

500

295

502

150

600

335

650

200

786

395

770

UG型一B

Nominal Diameter(DN)公称通径

External dimensions(mm)外形尺寸

L

H1

H2

15

270

90

145

20

270

90

145

25

270

90

145

32

320

125

175

40

320

125

175

50

320

125

175

65

430

140

220

80

430

140

220

100

430

140

220

125

460

160

235

150

460

170

235

200

460

190

235
