  产品名称： 铸铁暗杆楔式闸阀
  产品型号： Z45T
  铸铁暗杆楔式闸阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 法兰闸阀
 Z41H法兰铸钢闸阀
 排渣闸阀
 铸铁暗杆楔式闸阀

本阀广泛适用于石油、化工、制药、电力等行业，在公称压力≤1.0MPa的气、蒸汽、水、油类介质的管路上作启闭用。

大田消防专用信号弹性座封闸阀
一、性能规范

型号

公称压力（MPa）

试验压力（MPa）

工作温度（℃）

适用介质

强度（水）

密封（水）

Z45T-10

1.0

1.5

1.1

≤120

蒸汽、水

Z45W-10

≤100

油品、煤气


二、主要零件材料

零件名称

材料

Z45T-110

Z45W-10

阀体、阀盖

灰铸铁

灰铸铁

阀板

灰铸铁+黄钢

灰铸铁

阀杆

碳钢

碳钢

手轮

灰铸铁

灰铸铁

阀杆螺母

青钢

青钢

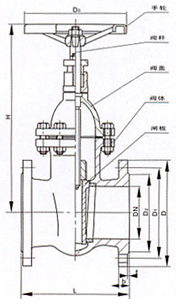

三、外形尺寸和连接尺寸

型号

公称通径DN（mm）

尺寸

重量（kg）

L

D

D1

D2

b-f

Z-Φd

H

Do

Z45T-10
Z45W-10

40

165

145

110

85

18-3

4-18

240

140

16.5

50

178

160

125

100

20-3

4-18

295

160

20

65

190

180

145

120

20-3

4-18

320

160

25

80

203

195

160

135

22-3

4-18

350

200

33

100

229

215

180

155

22-3

8-18

390

200

44

125

250

250

210

185

24-3

8-18

440

240

60

150

270

280

240

210

24-3

8-23

490

240

98.5

200

292

330

295

265

26-3

8-23

620

320

135

250

330

390

350

320

28-3

12-23

680

320

185

300

356

440

400

368

28-3

12-23

880

400



350

381

500

460

428

30-3

16-23

888

400



400

406

565

515

482

32-3

16-25



500



450

432

615

565

532

32-3

20-25



500



500

457

670

620

585

34-3

20-25



500
