  产品名称： 长输管线球阀
  产品型号： CQ47、CQ947、CQ647
  长输管线球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 长输管线球阀


产品特点

本系列球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
    本系列球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。

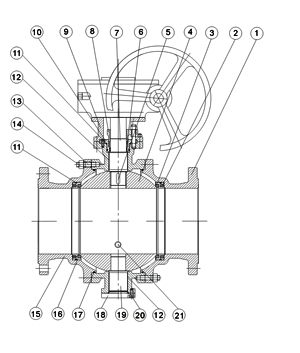

主要零件及材质 Main Parts and Materials

序号NO 零件名称
Accessorv name 		材质 Material
GB ASTM
1 阀体 Body WCB、A105 A1 82 F31 6
2 弹簧 Spring 60Si2Mn 31 6
3 密封圈 eat 增强聚四氟乙烯 RPTFE
4 球体 Ball A105+ENP A182F316
5 键 Key 45 316
6 填料 Stuffing PTFE PTFE
7 阀杆 Stem 2Cr13+镀镍磷 2Cr13+ENP 316
8 填料压盖 Gland WCB A216-WCB
9 支架 Yoke WCB A2 6-WCB
1O 压套 Cover A105 316
11 “ O”型密封圈“O”Ring 橡胶 Rubber 橡胶 Rubber
12 滑动轴承 Sliding bearing 不锈钢 +PTFE 316+PTFE
13 螺柱 Stud 35CrMoA 316
14 螺母 Nut 35 316
15 阀盖 Bonnet WCB A2 6-WCB
16 阀座 Seat Ring A105+ENP 316
17 垫片 Gasket 柔性石默 +不锈钢
Craphite+atainless steel 		柔性石默+316
Craphite+316
18 底盖 Bottom cover A105 316
19 固定轴 Fixed spindle 1Cr13 A276-410
20 螺钉 Screw nial 35 316
21 排污螺塞 Blowoffscrew 25 316

主要性能及规范 Main Performance and Specification

公称压力 PN(MPa) Nominal
pressure		 最高使用压力 The highest using pressure 试验压力 (MPa)
Test pressure		 压力级 Pressure class 最高使用压力 The highest using pressure 试验压力 (MPa) Test pressure
(Mpa) 壳体
Shell		 高压液密封
High-pressure liquid sealing		 低压气密封
Low-pressure hermetic sealing		 (Mpa) 壳体 Shell 高压液密封
High-pressure liquid sealing		 低压气密封
ow-pressure hermetic sealing
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6

2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0

4.0

6.0

4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
1O.0

10.0

1.5 1.1 CLASS1500 25.1 37.5 27.5
应用规范 pplicable specification 结度长度核 CB12221-89 ANSI B16.10
法兰尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接标准按 CB12224-89 ANSI B16.25
检验试验按 JB/T 9092-89 API 598
适用工况 Applicable
Operating Mode 		适用介质 Applicable medium 天然气、液化气、石油等介质
适用温度
Applicable temperature 		-28℃~≤150℃
驱动方式 Driving manner 蜗轮传动、气动、电动、气液联动等
