  产品名称： 轨道球阀
  产品型号： GDQ47F/H
  轨道球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 轨道球阀


GDQ47F/H轨道球阀 手动轨道球阀 涡轮传动轨道球阀 气动轨道球阀 电动轨道球阀 碳钢轨道球阀 不锈钢轨道球阀 上海轨道球阀厂家 科谋CVKM轨道球阀
轨道球阀概述:1、启闭无摩擦:这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。2、上装式结构:对装在管道上的阀门可直接在线检查与维护。能有效减少装置停车，降低生产成本。3、单阀座设计:消除了阀门中腔介质因异常升压而影响使用安全的问题。4、低扭矩设计:特殊结构设计的阀杆，只需配一个小手轮阀门就能轻松启闭。5、楔形密封结构:阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。6、密封面的自清结构:当球体倾离阀座时，管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。

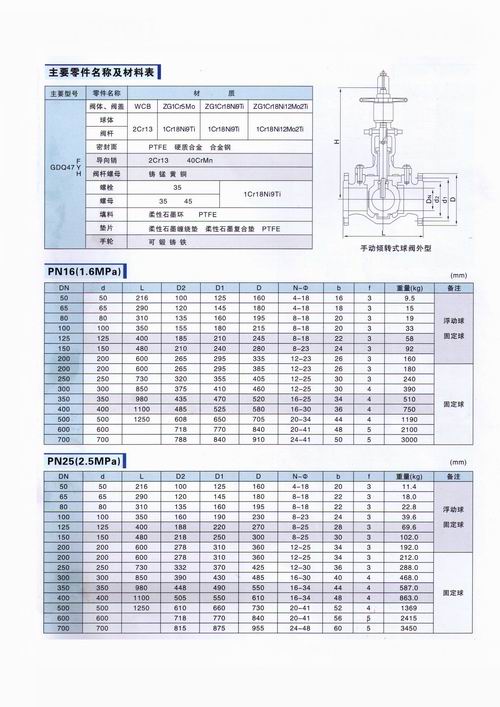

轨道球阀主要设计参数:
产品型号:GDQ47F、GDQ47H
口径范围:DN50≈DN300
压力范围:PN10-PN100 150LB≈600LB
温度范围: -28~300℃、-28~180℃、-28~425℃
传动方式:手动、蜗轮传动、气动、电动。
阀体材质:铸钢、不锈钢
连接方式:法兰

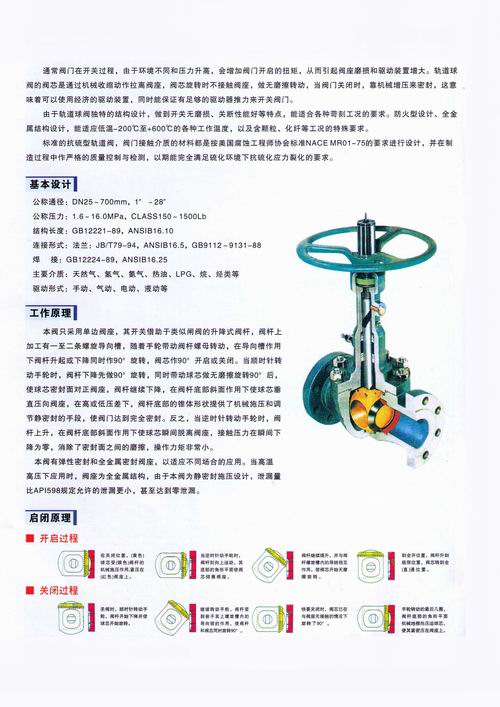

   轨道球阀工作原理
1.当阀门处于全开位置时，顺时针转动手轮，在阀杆螺 母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。
2.连续转动手轮，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用，带动球体随阀杆不停的按顺时针方向转动。
3.当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。
4.继续转动手轮，再次下降的阀杆会机械地压球体，使球体与阀座紧密接触，从而达到密封效果。
5.当阀门处于全关位置时逆时针转动手轮。在阀杆螺 母与止推轴承配合下，阀杆开始升，并带动球体开始旋转。
6.连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
7.当阀门将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。
8.继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°阀门已处于全开位置。
