  产品名称： 气动保温球阀
  产品型号： BQ641F
  气动保温球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 气动V型调节球阀
 气动对夹薄型球阀
 气动保温球阀
 气动法兰球阀


BQ641F气动保温球阀 电动保温球阀 手动保温球阀 不锈钢法兰球阀 不锈钢螺纹球阀 全通径法兰球阀 三通法兰球阀 四通不锈钢球阀 上海球阀厂家 科谋CVKM球阀

BQ641F气动保温球阀概述：
　　 该产品具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
BQ641F气动保温球阀技术规范：
设计标准 ASME B 16.34 GB/T12224
结构长度 ASME B 16.10 GB/T12221
连接法兰 ASME B 16.5、JB/T 79
驱动方式 手动、电动、气动
试验和检验 JB/T9092 API 598
适用介质 重油、胶类等易凝固介质

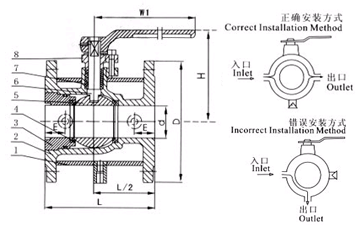

气动保温球阀主要零件材料:
序号 零件名称 材质
C P R
1 夹套 25 SUS304 SUS304
2 阀座 WCB SUS304 SUS316
3 阀体 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、对位聚苯
5 球体 SUS304 SUS304 SUS316
6 阀杆 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料压盖 WCB SUS304 SUS316
气动保温球阀主要外形尺寸:
公称通径（DN） d L D E Q H W 管螺纹
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1 1/2" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2 1/2" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 1000 G3/4"
200 8" 203 330 300 12" 100 495 410 1300 G3
