QJH系列高压球芯截止阀 法兰高压球芯截止阀 内螺纹高压球芯截止阀 外螺纹高压球芯截止阀 板式高压球芯截止阀 32MPa高压球芯截止阀 上海高压球芯截止阀厂家 科谋高压球芯截止阀价格

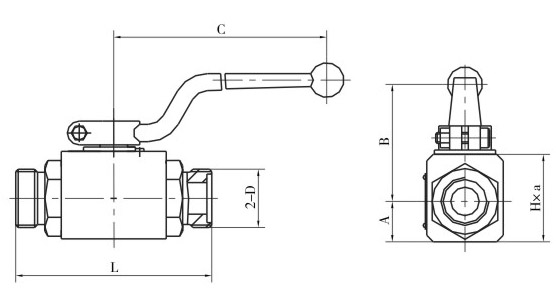

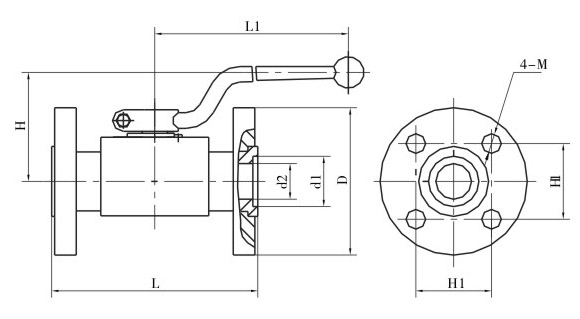

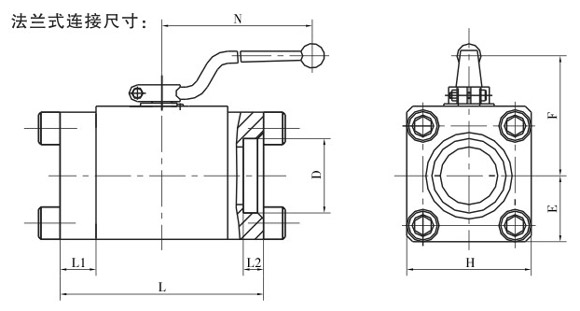

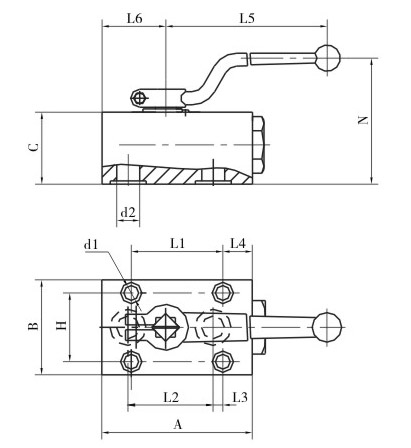

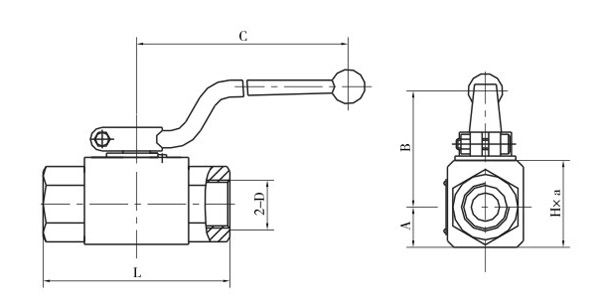

图形符号 型号说明 ① 系列代号Series Code：QJH系列高压球芯截止阀 ② 压力等级Pressure Grade：H-32MPa ③ 公称通径Nominal Path：6、10、15、20、25、32、40、50、65、80mm ④ 连接形式Joint Model：B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接 外形尺寸 型号 A B C L1 L2 L3 L4 L5 L6 H N d1 d2 QJH-10B 80 54 42 60 45 11 13 105 33 38 62 Ф8.5 Ф9 QJH-15B 92 58 44 56 52 6 18 147 39 42 77 Ф8.5 Ф14 QJH-20B 108 70 52 70 60 8.5 21.5 185 45 50 90 Ф11 Ф18 QJH-25B 125 75 60 80 72 11 20 185 54.5 55 99 Ф11 Ф24 QJH-32B 152 98 71 120 90 19 16 240 69.5 75 111 Ф13 Ф30 QJH-40B 185 120 93 150 110 23 20 240 80 90 129 Ф17 Ф38 型号 D L L1 L2 H F E N QJH-50F1 Ф62 170 30 17 104 118 55 240 QJH-65F1 Ф77 220 45 22 126 132 67 — QJH-80F1 Ф91 240 45 25 139 142 75 — 内螺纹连接尺寸： 型号 A B C L H×a 2-D QJH-06NL 13.5 27 105 67 33×26 M16×1.5 QJH-10NL 16 40 105 76 36×32 M18×1.5 QJH-15NL 19 45 147 88 45×38 M27×2 QJH-20NL 25 46 185 100 55×48 M33×2 QJH-25NL 28.5 59 185 116 64×57 M42×2 QJH-32NL 37.5 74 240 130 84×75 M48×2 QJH-40NL 42.5 88 240 140 95×85 M60×2 外螺纹连接尺寸： 型号 A B C L H×a 2-D QJH-06WL 13.5 27 105 71 33×26 M16×1.5 QJH-10WL 16 40 105 86 36×32 M22×1.5 QJH-1WNL 19 45 147 96 45×38 M30×1.5 QJH-20WL 25 46 185 112 55×48 M36×2 QJH-25WL 28.5 59 185 122 64×57 M42×2 QJH-32WL 37.5 74 240 145 84×75 M52×2 QJH-40WL 42.5 88 240 163 95×85 M60×2 法兰式连接尺寸： 型号 L L1 H H1 D d1 d2 M QJH-10F 103 105 44 36 Ф68 Ф22 Ф10 M10 QJH-15F 113 147 46 40 Ф75 Ф24 Ф15 M10 QJH-20F 117 185 48 42 Ф78 Ф30 Ф20 M10 QJH-25F 133 185 56 56 Ф100 Ф35 Ф23 M12 QJH-32F 145 240 63 62 Ф110 Ф45 Ф32 M12 QJH-40F 175 240 74 73 Ф130 Ф50 Ф38 M16
