  产品名称： VH3V二位三通高压球阀
  产品型号： VH3V
  VH3V二位三通高压球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 VH2V直通高压小型球阀
 QJH高压球芯截止阀
 三段式高压法兰球阀
 KHP(PKH)系列板式球阀


VH3V系列二位三通高压球阀 二位三通高压球阀 高温高压球阀 螺纹二位三通高压球阀 法兰二位三通球阀 不锈钢二位三通球阀 上海高压球阀厂家 科谋高压球阀价格 进口高温高压球阀

图形符号




型号说明

① 系列代号：VH3V系列
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

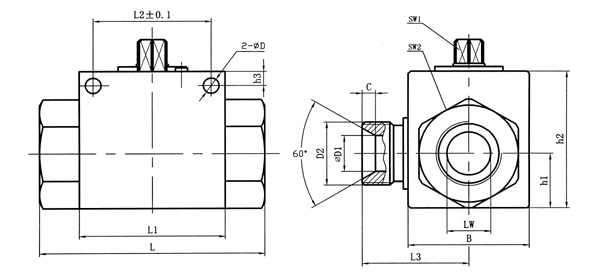

外形尺寸

尺寸表
连接口略图:

简略型号
PN
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
L3
D1
C
VH3V-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
31.5
13.5
35
09
22
4.5
4.8
26
6
4
VH3V-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
31.5
16
40
09
27
5.3
5.8
31
8
4
VH3V-M36×2
400
20
20
30
M36×2
15
103
60
48
48.5
25
58
12
41
6.5
6
44
15
5.5
VH3V-M42×2
350
25
23
35
M42×2
18
116
65
57
50.5
28.5
65
12
50
8.5
7
53.5
22
5
简略型号
PN
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
L3
D1
C
VH3V-G1/4
500
06
06
／
G1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
26
6
4
VH3V-G3/8
500
10
10
／
G3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
31
8
4
VH3V-G1/2
500
13
12
／
G1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
35
12
3
VH3V-G3/4
400
20
20
／
G3/4
18
93
60
50
48.5
23
58
12
41
6.5
6
44
15
5.5
VH3V-G1
350
25
25
／
G1
21
115
65
57
50.5
27.5
65
12
46
8.5
7
53.5
22
5


简略型号
PN
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
L3
D1
C
VH3V-NPT1/4
500
06
06
／
NPT1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
26
6
4
VH3V-NPT3/8
500
10
10
／
NPT3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
31
8
4
VH3V-NPT1/2
500
13
12
／
NPT1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
35
12
3
VH3V-NPT3/4
400
20
20
／
NPT3/4
18
95
60
50
48.5
23
58
12
41
6.5
6
44
15
5.5
VH3V-NPT1
350
25
25
／
NPT1
21
113
65
57
50.5
27.5
65
12
46
8.5
7
53.5
22
5
简略型号
PN
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
L3
D1
C
VH3V-08LR
500
06
06
08
M14×1.5
10
67
40
26
31.5
13.5
35
09
22
4.5
4.8
26
6
4
VH3V-12LR
500
10
10
12
M18×1.5
11
74
42
32
31.5
16
40
09
27
5.3
5.8
31
8
4
VH3V-15LR
500
13
12
15
M22×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
35
12
3
VH3V-18LR
500
13
12
18
M26×1.5
12
82
48
35
38.5
18
45
12
30
6.5
6
35
12
3
VH3V-22LR
400
20
19
22
M30×2
14
101
60
50
48.5
23
58
12
41
6.5
6
44
15
5.5
VH3V-28LR
350
25
24
28
M36×2
14
108
65
57
50.5
27.5
65
12
46
8.5
7
53.5
22
5
简略型号
PN
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
L3
D1
C
VH3V-10SR
500
06
06
10
M18×1.5
12
73
40
26
31.5
13.5
35
09
22
4.5
4.8
26
6
4
VH3V-14SR
500
10
10
14
M22×1.5
14
80
42
32
31.5
16
40
09
27
5.3
5.8
31
8
4
VH3V-16SR
500
13
12
16
M24×1.5
14
86
48
35
38.5
18
45
09
30
6.5
6
35
12
3
VH3V-20SR
500
13
12
20
M30×2
16
90
48
35
38.5
18
45
09
30
6.5
6
35
12
3
VH3V-25SR
400
20
20
25
M36×2
18
109
60
50
48.5
23
58
12
41
6.5
6
44
15
5.5
VH3V-30SR
350
25
25
30
M42×2
20
120
65
57
50.5
27.5
65
12
46
8.5
7
53.5
22
5
