首页 - 产品展厅 - 产品介绍

	产品名称：	CS41H自由浮球式蒸汽疏水阀
	产品型号：	CS41H

	咨询电话：021-34141228 黄工

相关产品

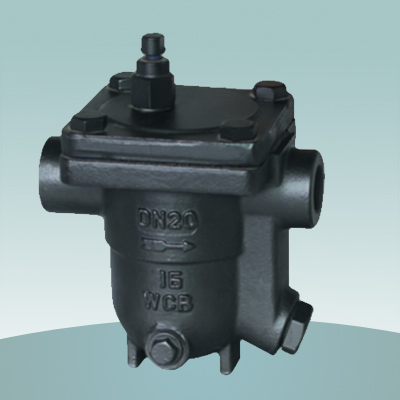

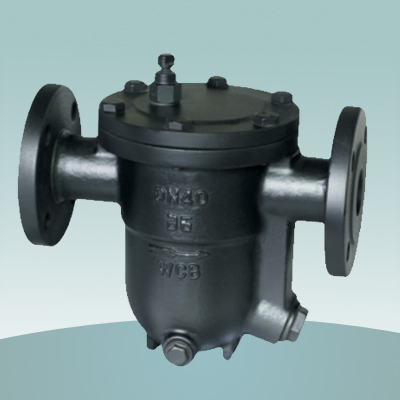

CS41H自由浮球式蒸汽疏水阀 Free ball float type stream trap

产品介绍：自由浮球式蒸汽疏水阀是国内外近年来最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平，能将蒸汽管道网及供热设备中的凝结水及时排出，并组织蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
结构特点：1、能连续排水性能稳定，排水量大，漏气率小，背压率高。
2、不锈钢空心自由浮球是阀门唯一的主要部件，采用不锈钢高精度研磨的圆浮球，
3、内部零件，均为不锈钢，抗腐蚀、耐磨损、使用寿命长。
Introduction:Free-ball is one of the most advanced traps in China in recent years.Both its quality and production rechniques enjoy the same level of the products of its kind of trap is fully able to timely discharge the condensed water in the wteam pipelines and heating equipment and to block the leakge of steam.This trap has an extensive application in petroleum,chemical industry,light textile,printing,pharmacy,paper making,foods and mines.
Structures:1.Stable discharge of water with large amount,small rate of steam leakge,high rate of back pressure;
2.The main oart is the hollow free-ball float trap of stainless steel,which is the round float ball finely grind in this trap.
3.The parts of this trap are made of stainless steel,featured with anti-corruption,abrasive and long service life.

主要零件材料和性能参数 Main oarts and specifications

主要零部件材料表
Main parts materiials

Body/Bonnel
阀体、阀盖

HT200、WCB

性能参数
Performance parameter

Lowest working pressure
最低工作压力

0.01MPa

Float Ball
浮球

Stainless Steel
不锈钢

The lowest supercooling degree
最小过冷度

0℃

Seat
阀座

Chromium stainless steel
铬不锈钢

Energy conservation effect
节能效果

15-40%

In sets Filters
内置过滤网

Stainless Steel
不锈钢

Highest permission back pressure rate
最高允许背压率

85%

Gasket
垫片

The stainless steel metal twines the pad
不锈钢金属缠绕垫

Highest permissible temoerature
最高允许温度

铸钢425℃

技术参数表 Technological parameter date

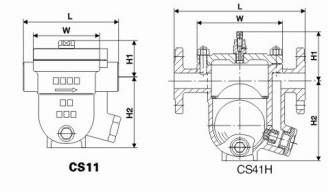

Model 产品型号	Nominal diameter 公称通径（DN）	Connection 连接方式	Pressure rating（MPa）使用压力	Max allowable TMP(℃) 最高允许温度	Extermal dimensions(mm)外型尺寸				Re.weight 参考重量（Kg）
					L	H1	H2	W
CS1116H-16C-B	15~25	Thread Socker weld 螺纹承插焊	0.01~1.6	300	150	85	105	100	6
					170	100	128	120	8.5
CS11H-16C-D	32~50			300	230	100	165	185	140
CS41H-16C-B	15~20	Flange法兰	0.01~4.0	300	195	100	115	135	10
	25				210
CS41H-25C-B	15~20			350	210	100	120	135	11
	25				230
CS41H-40C-B	15~20			425	250	100	130	135	12.5
	25
CS41H-16C-D	20~32	Flange法兰	0.01~4.0	300	270	105	165	175	16.5
CS41H-25-D	40			350	270	105	165	175	18.5
	50				290
CS41H-40-D	20~50			425	350	125	190	200	27
CS41H-16C-F	50~65	Flange法兰	0.01~4.0	300	410	130	250	270	52
	80				430
CS41H-25-F	50~65			350	430	130	260	270	67
	80~100
CS41H-40-F	50~65			425	430	130	260	270	69
	80~100
CS41H-16C-G	80~100	Flange法兰	0.01~4.0	300	550	150	310	285	85
CS41H-25-G	80~150			350	570	190	340	315	108
CS41H-40-G	80~150			425	570	190	340	315	116
CS41H-16C-GG	150~200	Flange法兰	0.01~1.6	350	575	210	360	330	143
