一、支管减压阀用途

    本公司生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护所有的水龙头和其它水器具。

 二、支管减压阀特点

1.   采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。

2.   耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。

3.   出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。

4.   极佳的水力特性，压力损失小，减压比可达成10：1以上。

5.   可满足多种减压要求，特别适用于支管减压系统。

 三、支管减压阀工作原理

    支管减压阀出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。

 四、支管减压阀可能的故障原因

1.   霜冻损坏，在寒冷地区应注意保温。

2.   水流方向装错，减压阀变成止回阀，出口压力为0。

3.   弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。

4.   旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。

类型

型号

公称压力
PN（MPa）

公称通径
DN（MPa）

连接形式

阀体材料

出口压力（MPa）

工作℃

支管减压阀

YZ11X-16T
YZ11X-25T

1.6，2.5

15~50

内螺纹

青钢

0.05~0.6（可调）

80

YZ11X-16P
YZ11X-25P

不锈钢

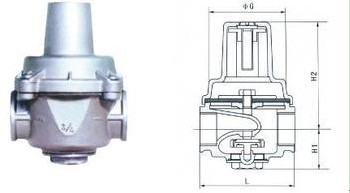

公称通径DN（MPa）

尺寸（MM）

重量（Kg）

MM

in

A

B

C

φG

15

1/2

31

60

76.5

59

1.2

20

3/4

31

75

76.5

73

1.2

25

1

36

88

85

81

1.4

32

11/4

42

93

98

81

1.5

40

11/2

45

98

102

85

2

50

2

54

130

117

98

2.65
