产品详细介绍：

ZJHN精小型气动薄膜双座调节阀

ZJHN型精小型气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。

一、阀体

阀体形式：直通双座铸造球型阀
公称通径：25~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、上阀盖

常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。

三、阀内组件

阀芯型式：双导向双座柱塞型阀芯

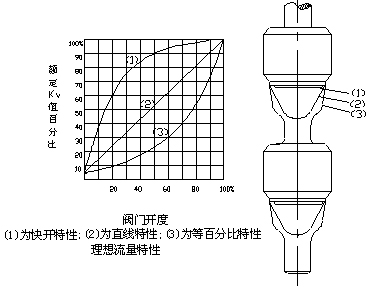

流量特性：线性特性、等百分比特性或快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构

型式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0. 1、0.04~0.20MPa
供气压力：0.14 0.16 0.28MPa
气源接头：M10×1
环境温度：-30~+70℃

五、阀作用型式：气——关式或气——开式

附件：定位器，手轮机构
性能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回差：1.5%
死区：0.6%
始终点偏差：±1.5%
可调范围：30:1

六、流量系数Kv和行程、允许压差

备注：阀开状态允许压差

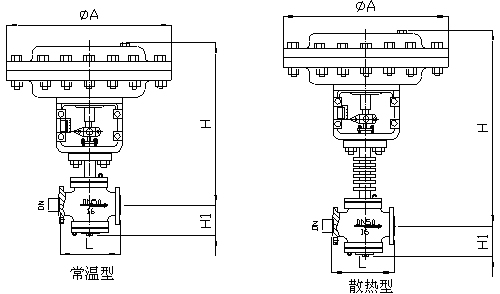

七、外形尺寸

八、型号编制说明

九、订货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性 5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.控制信号 10.其它特殊要求
