   首页 - 产品展厅 - 产品介绍
  产品名称： 日本阀天VENN进口疏水阀
  产品型号： 日本阀天VENN进口疏水阀
  日本阀天VENN进口疏水阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 RP-7蒸汽减压阀
 RD-35水用减压阀
 TD-8、TD2、TD4温度调节阀
 SL-37、SL-38、SL-39、SL-40蒸汽安全阀、气体安全阀、液体安全阀


AK-1H吊桶式疏水阀 AK-1H螺纹吊桶式疏水阀 AK-1H蒸汽吊桶式疏水阀 AK-2H吊桶式疏水阀 AK-2H 蒸汽吊桶式疏水阀 AK-2H法兰吊桶式疏水阀  AK-5吊桶式疏水阀 AK-5螺纹吊桶式疏水阀 AK-5蒸汽吊桶式疏水阀 AF-1H浮球疏水阀 AF-1H法兰浮球疏水阀 AF-1H蒸汽浮球疏水阀 AF-11H浮球疏水阀 AF-11H螺纹浮球疏水阀 AF-11H蒸汽浮球疏水阀 AF-12浮球疏水阀 AF-12螺纹浮球疏水阀 AF-12蒸汽浮球疏水阀 AT-6恒温式疏水阀 AT-6螺纹恒温式疏水阀 AT-6蒸汽恒温式疏水阀 AT-6F恒温式疏水阀 AT-6F法兰恒温式疏水阀 AT-6F蒸汽恒温式疏水阀 ATB-5恒温式疏水阀 ATB-5螺纹恒温式疏水阀 ATB-5蒸汽恒温式疏水阀 ATB-5带回绕管的截止恒温式疏水阀 ATB-5多功能恒温式疏水阀 AT-1A低压用疏水阀 AT-1A蒸汽低压用疏水阀 AT-1A螺纹低压用疏水阀 AT-4A疏水阀 AT-4A蒸汽疏水阀 AT-4A螺纹疏水阀 AT-1S低压用疏水阀 AT-1S蒸汽低压用疏水阀 AT-1S螺纹低压用疏水阀 AT-4S疏水阀 AT-4S蒸汽疏水阀 AT-4S螺纹疏水阀 VENN法兰蒸汽疏水阀 VENN螺纹蒸汽疏水阀 阀天蒸汽疏水阀 阀天不锈钢疏水阀 阀天VENN青铜疏水阀　

　

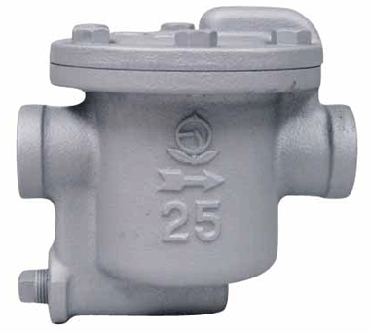

AK-1H 吊桶式疏水阀

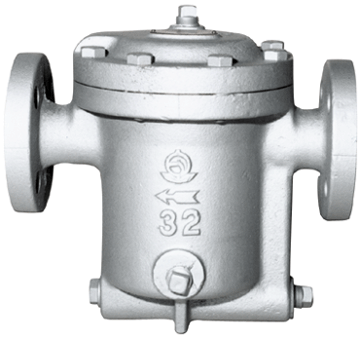

AK-2H 吊桶式疏水阀
种 类 7kg 10kg
口 径 15-25mm
适用压力 0.35-7kg 0.35-10kg
适用温度 220℃以下
阀体耐压试验 水压15kg
接口 JIS丝牙
材质 本阀：铸铁　阀体、阀座：不锈钢
 　
种 类 7kg 10kg
口 径 32-50mm　　65-80mm 32-50mm
适用压力 0.2-7kg 0.2-10kg
适用温度 220℃以下
接口 10k 法兰
材质 本阀：铸铁　阀体、阀座：不锈钢
本阀耐压试验 水压：20kg

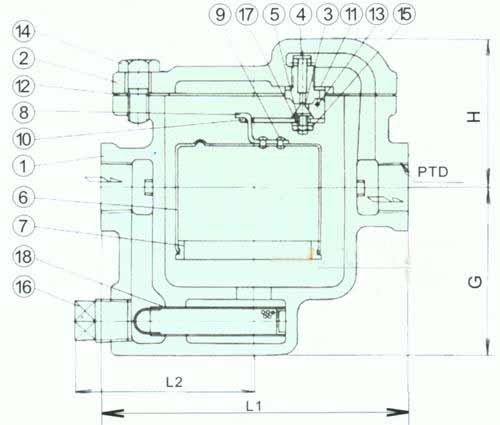

　构造AK-1H
　
　
　零部列表
NO 零部件名称 材质
1 主体 FC20
2 上盖 FC20
3 阀体 SUS304
4 阀座 SUS304
5 垫圈 C2680R
6 收集罐 C12219
7 收集罐坠 FC20
8 收集罐勾 C2801P
9 鉚钉 C1100W
10 控制杆 C2801P
11 挂钩 C2801P
12 密封垫片 　
13 杆棒 SUS304
14 螺栓 SS41
15 螺母 C3604B
16 监视口 SS41
17 弹簧垫圈 SWRH
18 滤清器 SUS304

■尺寸表 AK-1H　　　　　　　　　　　　　　 (mm)
口径 D L1 L2 G H 重量(KG)
15 1/2 130 76 72.5 68.5 2.7
20 3/4 148 87 88 74 4.4
25 1 184 94 98 81 5.8
 　

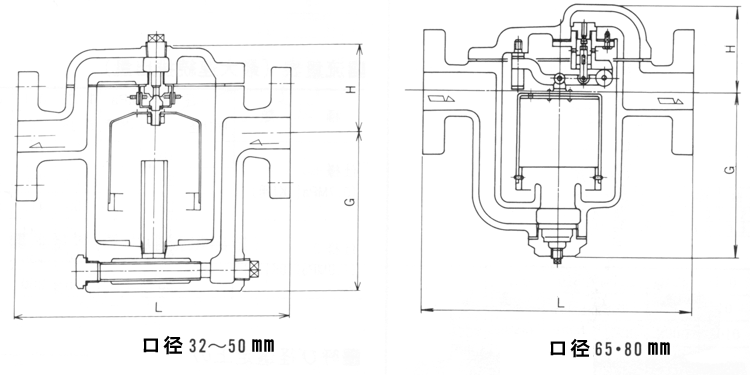

■尺寸表 AK-2H　　　　　　　　 (mm)
口径 L G H 重量(KG)
32 280 161 88 21
40 290 161 88 22
50 290 161 88 23
65 480 340 160 87
80 480 340 160 90

　流量表AK-1H
(L/h)
　 　
种类
压力差kg
口径
 0.35 1 2 3 4 5 6 7 8 9 10
7kg 15 80 130 175 205 230 252 270 287 - - -
20 175 260 340 398 444 485 522 555 - - -
25 255 412 548 634 703 767 825 880 - - -
10kg 15 50 84 110 130 146 160 173 180 190 205 214
20 80 130 175 205 230 252 270 287 305 320 335
25 175 260 340 398 444 485 522 555 582 608 630

　流量表AK-2H
(m3/h)
　 　
种类
压力差kg
口径
 0.02 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 10
0.2 0.5 1 2 3 4 5 6 7 8 9 10
7kg 32(11/4")-50(2") 0.50 1.10 1.37 1.70 1.94 2.17 2.38 2.57 2.75 - - -
65(21/2")-80(3") 1.12 1.60 2.15 2.85 3.40 3.80 4.13 4.43 4.70 - - -
10kg 32(11/4")-50(2") 0.50 0.75 0.95 1.20 1.40 1.57 1.74 1.87 2.00 2.12 2.24 2.35

　AK-5 吊桶式疏水阀

 　
种类 0.3Mpa 0.7Mpa 1.0Mppa 1.6Mpa
形式 倒桶式
适用流体 蒸气
流体温度 220℃以下
适用压力范围 0.1-3k 0.1-7k 0.1-10k 0.1-16k
连接方式 丝牙
材质 本体(FC)铸铁 阀体 阀座 不锈钢 不锈钢
口径 15-25mm

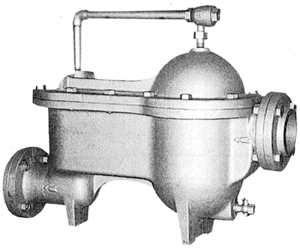

AF-1H 浮球疏水阀

AF-11H 浮球疏水阀

样式 　
型式 AF-11H AF-1H
口径 15-50 65-80
适用压力 0.5Mpa(5k)以下 0.35Mpa(3.5k)以下
流体温度 160℃以下 　　　150℃以下
接口 JIS RC螺丝 JIS 5K 法兰
材质 本体(FC)、阀体/阀座(SUS CAC406 铜) 本体(FC)、阀体/阀座(CAC406)
本体耐压试验 水压：1.0Mpa(10k) 水压：0.7Mpa(7k)

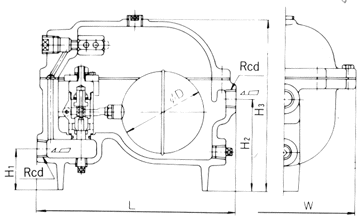

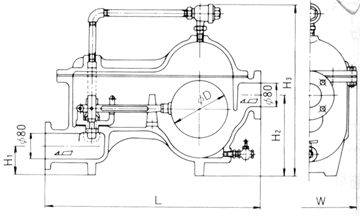

构造图 　

AF-11H型 　 AF-1H型

AF-11H/AF-1H型尺寸表 　 　(mm)
型式 d L H1 H2 H3 D W 质量(kg)
15 1/2 285 62 137 252 115 216 14
20 3/4 285 62 137 252 115 216 14
25 1 290 63 133 261 115 216 15
32 11/4 290 63 133 261 115 216 15
40 11/2 370 69 189 336 125 248 29
50 2 370 69 189 336 125 248 29
65 - 660 95 265 545 180 304 90
80 - 660 95 265 545 180 304 90

AF-12 浮球疏水阀




式样
适用压力 0.4Mpa(4K)以下
流体温度 150℃以下
接口 JIS RC 螺纹
材质 本体(FC)、阀体/阀座(SUS)
本体耐压试验 水压 0.8Mpa(8k)



　

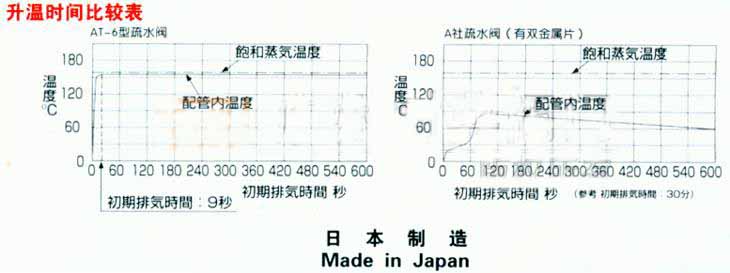

试验条件------供试品：AT-6型疏水阀　A社疏水阀　　------主管：配管用炭素钢钢管（SGP）　配管径50、配管长4m
通气压力0.5M注入凝结水和汽量1.6升有双金属片
　

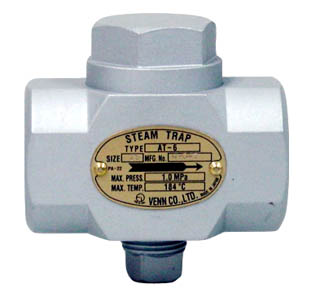

AT-6 恒温式疏水阀

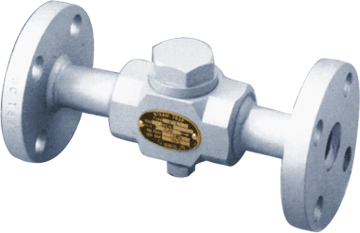

AT-6F 恒温式疏水阀



■样式 　
种 类 丝牙形 法兰形
型 式 AT-6 AT-6F
形 式 恒温式
口 径 15.20.25
适用流体 蒸汽
适用压力 1.0Mpa以下
流体温度 184℃以下
背压许容器 入口侧压力为50%(最小差压0.03Mpa)
耐压性 蒸汽压：1.5Mpa、水压：0.5Mpa
材 质 本体：钢制(SS)丝牙钢制(SUS)、阀体、阀座：SUS不锈钢　温差电偶：SUS316L
接 口 JIS Rc 丝牙 本体SS：JIS 10K 法兰
本体：SUS 10K 法兰
质 量(kg) 15A：1.4，20A：1.3,25A：1.2 15A：2.7，20A：3.0,25A：3.9

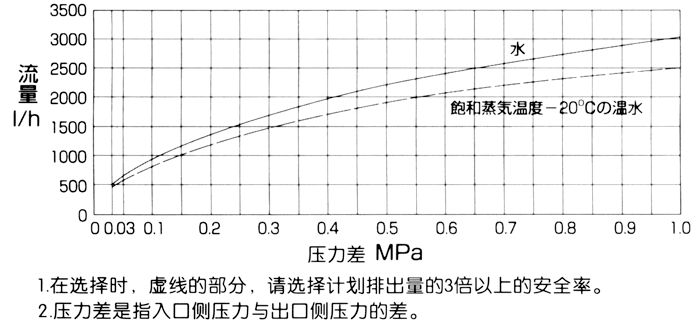

■流量线图 　

■流量图 (流量单位：1/h)
压力差(Mpa) 0.03 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
水 450 630 940 1330 1680 1960 2200 2380 2590 2730 2900 3010
饱和蒸汽温度-20℃温水 420 560 800 1190 1470 1680 1890 2060 2200 2310 2410 2480

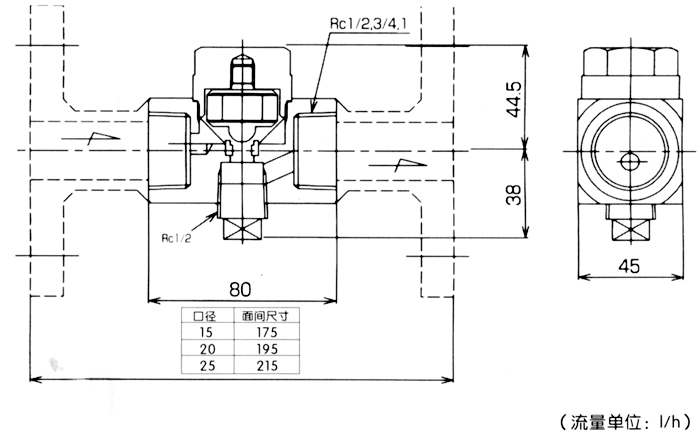

■构造 　

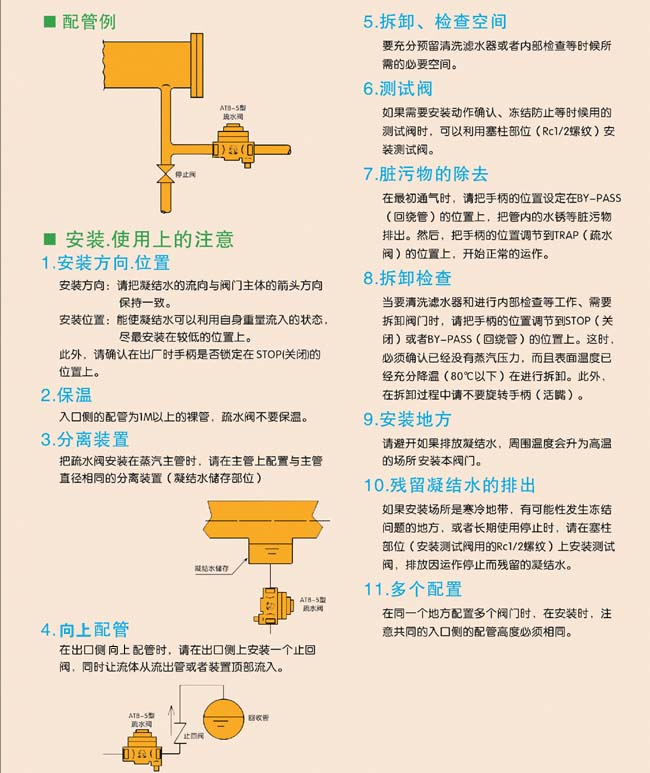

■安装注意事项 　
　1. 安装方向，请把主体侧面铭牌上铭记的箭头所指方向和凝结水流向保持一致。

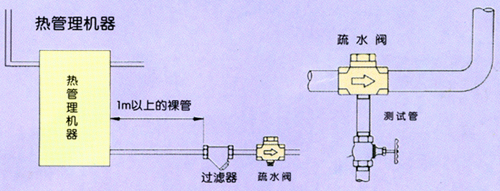

　2.如果疏水阀能够感受到热管理机器等设施的放出热量时，请用裸管隔开1米以上。
　3. 请不要为疏水阀保温。
　4. 请避免在疏水阀入口侧安装如电磁阀那样紧急开关功能。
　5. 在动作确认、运行停止时，排出残留空气，凝结水时，可以在疏水阀下部Rc1/2插头部分安装测试阀、加以利用。
　6. 在寒冷的地区，担心发生冻结时，请在配管时注意不要让凝结水滞留。
　7. 万一、疏水阀的温差电偶破损时，阀门关闭。
　

　

注意：

  • 请选择符合用途要求的产品。如果采用不符合用途要求的产品，会造成事故的发生。
  • 在使用之前，请仔细阅读使用说明书，然后正确地使用。如果使用错误，会引起故障和造成事故。
  • 在没有预告的情况下，本商品简介的内容有时会发生更改。

　

　

　
　

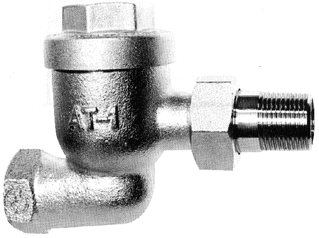

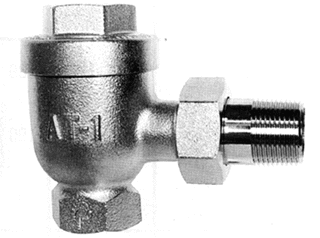

AT-1A 低压用疏水阀

AT-1S 低压用疏水阀

样式 　
适用压力 100kPa(1k)以下
接口 入口侧：JIS 螺纹　　出口侧：JIS 螺纹
流体温度 120℃以下
材质 本体(CAC406)、阀体/阀座(c3604)
本体耐压试验 水压：200kpa(2k)

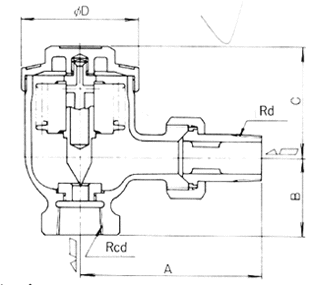

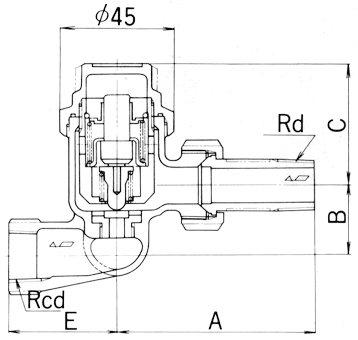

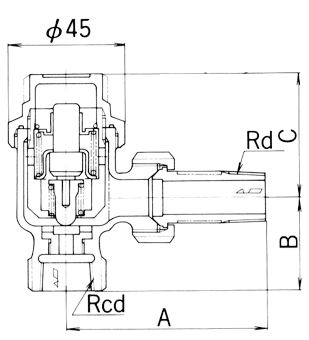

构造图 　

AT-1A型 　 AT-1S型
AT-1A型尺寸表 　 　(mm)
口径 d A B C D 质量(kg)
15 1/2 80 35 46 52 0.55
20 3/4 87 41 52.5 57 0.72
25 1 105 52 61.5 57 1.32
32 11/4 120 65 73 77.5 2.02
 　
AT-1S型尺寸表 　 　(mm)
口径 d A B C D E 质量(kg)
15 1/2 80 28 48 52 43 0.66
20 3/4 87 34 52.5 57 48 0.94
25 1 105 40 64.5 57 60 1.56
32 11/4 120 57 73 77.5 67 2.57

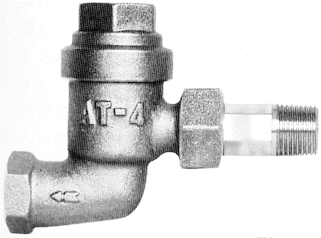

AT-4A 疏水阀

AT-4S 疏水阀

样式 　
适用压力 0.35Pa(3.5k)以下
接口 入口：外 螺纹
出口：内 螺纹
流体温度 150℃以下
材质 本体(CAC406)、阀体/阀座(SUS)
本体耐压试验 水压：0.7kpa(7k)

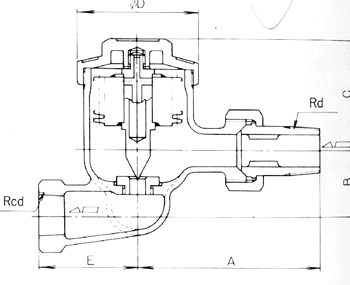

构造图 　

AT-4A型 　 AT-4S型
AT-4A型尺寸表 　 　(mm)
口径 d A B C 质量(kg)
15 1/2 80 35 49 0.53
20 3/4 87 41 47 0.57
 　
AT-4S型尺寸表 　 　(mm)
口径 d A B C E 质量(kg)
15 1/2 80 28 49 43 0.60
20 3/4 87 34 47 48 0.67
