  产品名称： 消防专用信号弹性座封闸阀
  产品型号：
  消防专用信号弹性座封闸阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 SZ15X-16Q丝口磁性加密闸阀
 Z41X-16Q不锈钢杆弹性密封闸阀
 Z41X、RRHX明杆弹性座封闸阀
 JMZ45X-16Q磁性软密封闸阀

信号闸阀，信号蝶阀常应用于自动喷水消防管路系统，来临界控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆闸阀，可以明显指示闸阀开度，若安装位置较低。则需用付开度指示闸阀。

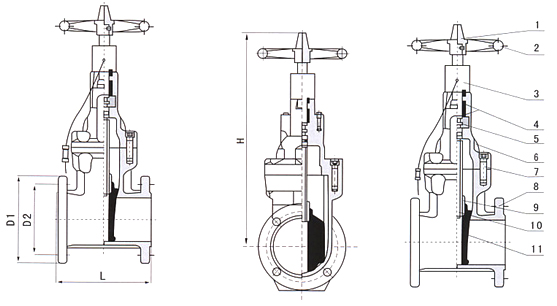

尺寸图
一、主要零部件材料

NO.

零件名称

材质

1

传动帽

球墨铸铁、铸钢

2

手轮

可锻铸铁

3

防尘罩

塑料

4

密封圈

丁腈橡胶、三元乙丙

5

止推轴承

锡青铜

6

阀盖

灰铸铁、球墨铸铁、铸钢

7

螺栓

碳钢、不锈钢

8

阀体

碳钢、球墨铸铁、铸钢

9

铜螺母

锡青铜

10

阀杆

不锈钢

11

阀瓣

球墨铸铁+三元乙丙或丁腈橡胶


二、主要技术参数
公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

三、主要连接外型尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H（全开）

732

773

820

870

915

1003

1110

1263

1360

1550

1610
