结构及特点

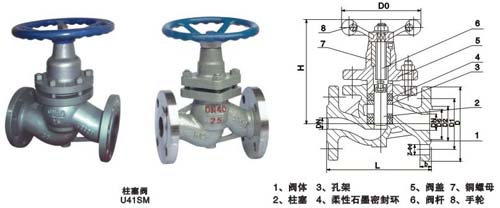

     柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。

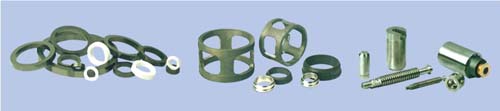

由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用。

安装和维修

●本公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。

柱塞阀的阀体材料

柱塞阀的密封圈材料

1.6MPa        U41SM-16Z           U41SM-16C               U41SM-16P/R

公称通径 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要外
形尺寸
及连接
尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

215

245

280

335

405

460

520

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

470

D2

45

55

65

78

85

100

120

135

155

185

210

265

320

375

435

b

14

14

14

16

16

16

18

20

20

22

24

26

30

30

34

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ18

8-φ18

8-φ23

12-φ23

12-φ25

12-φ25

16-φ25

H

133

140

165

180

200

226

267

300

340

388

410

498

580

985

110

重量

kg

3.6

4.5

6

8.8

12

16

22

30

42

62

88

155

240

330

540

2.5-MPa           U41SM-25                  U41SM-25P              U41SM-25R

公称通径 DN(mm

l 15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要
外形
尺寸
及连
接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

230

270

300

360

425

485

550

D1

65

75

85

100

110

125

145

160

190

220

250

310

370

430

490

D2

45

55

65

78

85

100

120

135

160

188

218

278

332

390

448

b

16

16

16

18

18

20

22

22

24

28

30

34

36

40

44

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ25

12-φ30

16-φ30

16-φ34

H

133

140

165

180

200

230

230

300

340

388

410

498

580

1000

1130

重量

kg

3.6

4 5

6

8.8

12

16

22

32

42

70

95

180

260

350

570

4.0-MPa          U41SM-40           U41SM-40P                 U41SM-40R

公称通径 DN(mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

主要
形尺
及连接尺寸
(mm)

L

130

150

160

180

200

230

290

310

350

400

480

600

650

698

787

D

95

105

115

135

145

160

180

195

230

270

300

375

445

510

570

D1

65

75

85

100

110

125

145

160

190

220

250

320

385

450

515

D2

45

55

65

78

85

100

120

135

160

188

218

282

345

408

465

D6

40

51

58

66

76

88

110

121

150

176

204

260

313

364

422

b

16

16

16

18

18

20

22

22

24

28

30

32

42

46

52

Z-φd

4-φ14

4-φ14

4-φ14

4-φ18

4-φ18

4-φ18

8-φ18

8-φ18

8-φ23

8-φ25

8-φ25

12-φ30

12-φ34

16-φ34

16-φ34

H

133

140

165

180

200

230

267

300

340

388

410

498

580

1000

1130

重量

kg

3.6

4.5

6

8.8

12

16

22

32

42

70

95

180

260

480

690
