  产品名称： 手动浆料闸阀
  产品型号： ZT9928
  手动浆料闸阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 螺旋闸门
 气动暗杆式刀形闸阀
 PZ673F/X/Y气动对夹式刀闸阀
 PZ243X/F/H/Y电液动刀形闸阀

产品详细介绍

主要性能规范
Chief Proprty And Specifieation

公称压力PN(MPa)
Normal Pressure		 0.6 1.0
适用介质
Suitable Medium		 纸浆料 糖浆、泥浆、纸浆、污水
Pulp、Studge、Dross
阀体材料
Material Of Body		 铸钢、铸铁、不锈钢
Cast-iron、Stainless Steel		 铸钢、铸铁、不锈钢
Cast-iron
适用温度
Applicable Temperature		 X＜80

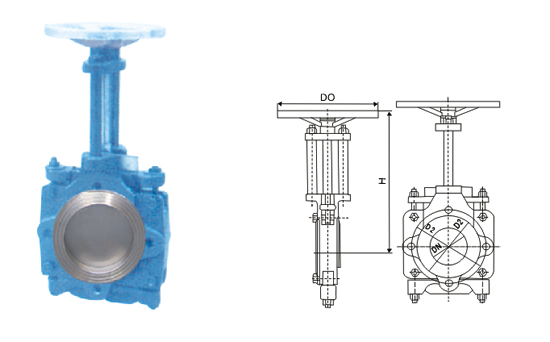

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

公称压力
PN(MPa)
Normal
Pressure		 公称通径
DN(mm)
Noninal
Diameter		 主要结构尺寸（mm） 公称通径
DN(mm)		 主要结构尺寸（mm）
L H H1 D1 D2 Z-Φd L H H1 D1 D2 Z-Φd
1.0 50 48 306 356 125 100 4-20 250 70 724 974 350 324 12-24
65 48 320 365 145 145 4-20 300 76 820 1120 400 400 12-24
80 50 336 416 160 160 4-20 350 76 921 1271 460 460 16-24
100 50 374 180 180 180 8-20 400 89 1026 1426 515 515 16-28
125 57 446 210 210 210 8-20 450 89 1128 1578 656 565 20-28
150 57 543 240 240 240 8-20 500 114 1225 1725 620 620 20-28
200 70 610 295 295 295 8-24 600 114 1466 2066 725 685 20-30
