  产品名称： 气动浆液阀
  产品型号： Z673X
  气动浆液阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 螺旋闸门
 气动暗杆式刀形闸阀
 PZ673F/X/Y气动对夹式刀闸阀
 PZ243X/F/H/Y电液动刀形闸阀

产品详细介绍

主要性能规范
Chief Proprty And Specifieation

公称压力（MPa）
Normal Pressure

 0.6 1.0
试验压力（MPa）
Test Pressure 		壳体
Shell		 0.9 1.5
密封
Seal		 0.66 1.1
使用介质
Applicable Medium
 煤浆、粮浆、纸浆、泥浆、活
水砂浆、矿渣、碱液
Admixtvre Of Duffand Water、Pulp、
Studge、Dross Basic Solution
工作温度
Working Temperation		 ≤100℃

主要零部件材质
Material Of Main Part

体、盖Body、Bonnet 不锈钢、碳钢、灰铸铁
S.S、C.S、C.I
闸板Disc 碳钢、不锈钢
C.S、S.S
阀杆Stem 不锈钢
S.S
密封面Sealing 橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy

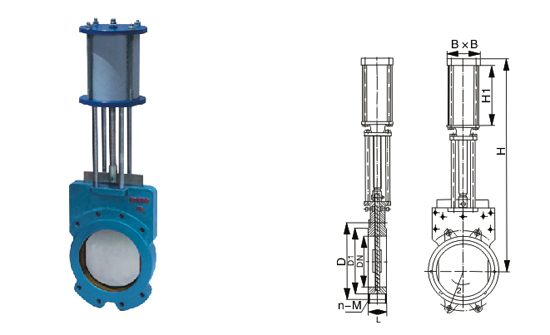

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

MPa DN L D D1 B H n-M 2
PN0.6 PN1.0
1.0 50 40
40 125 100 115 335 4-M16 45°
65 40 40 145 120 115 363 4-M16 45°
80 50 50 160 135 150 395 4-M16 22.5°
100 50 50 180 155 150 465 4-M16 22.5°
125 50 50 210 185 190 530 4-M16 22.5°
150 60 60 240 210 190 630 4-M20 22.5°
200 60 60 295 265 230 750 4-M20 22.5°
250 70 70 350 318 280 900 8-M20 15°
300 70 80 400 368 350 1120 8-M20 15°
350 80 90 460 430 350 1260 10-M20 11.25°
400 90 120 515 482 350 1450 10-M24 11.25°
450 90 120 565 532 350 1600 14-M24 9°
500 100 130 620 585 350 1800 14-M24 9°
600 100 140 725 685 430 2300 14-M27 9°
