  产品名称： 浮动式球阀
  产品型号： Q41F、Q41H
  浮动式球阀价格
  咨询电话：021-34141228 黄 工
 相关产品
 广式法兰球阀
 YQ41F氧气专用球阀
 法兰球阀
 法兰固定式球阀


浮动式球阀 Q41F法兰浮动式球阀、Q41H浮动式球阀 上海科谋法兰碳钢球阀 KOMO焊接球阀 不锈钢法兰球阀 不锈钢螺纹球阀 全通径电动球阀 液控缓闭偏心半球阀 液控球阀 高压球阀

浮动球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。 浮动球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。浮动球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
特点 1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹  出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。

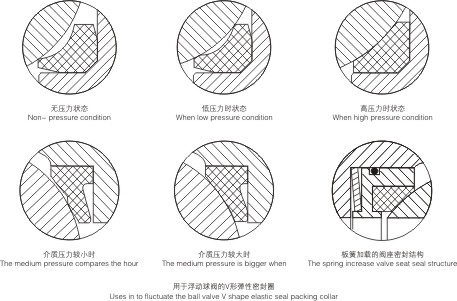

 浮动球球阀的密封面结构       浮动球阀的阀座多选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，但材料相对较软。由于材料较软，但又要达到一定的密封比压，势必增加启闭扭矩，为了尽量改善此种情况，本公司采用双斜面弹性密封圈或V形槽弹性密封圈结构设计，利用管道内压力推动球体，帮助密封。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。介质压力较大时，密封圈与球体接触面积增大。故密封圈能承受较大的介质推力而不会损坏。对于工作压力很低的球阀，考虑到介质压力不能确保阀座可靠密封，而预紧力长期使用后又会衰减，故对于低压、超低压或真空工况用球阀，采用弹簧加载的阀座密封结构，能确保球阀长期可靠的密封.

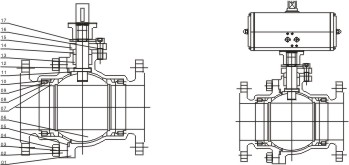

浮动球球阀的其它结构(详见《球阀简介》)
1、全通径及缩径结构。
2、阀座防冲刷结构。
3、自泄压结构。
4、防静电结构。
5、耐火结构。
6、阀杆防冲出结构。

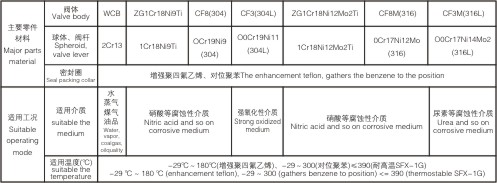

技术参数



 流量特性
    O型浮动式切断球阀的流量特性为快开特性，特性曲线如下图所示。

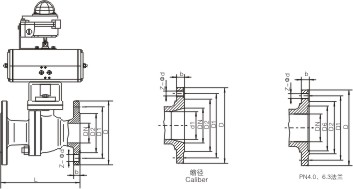

外形及连接尺寸








1.6MPaDNLDD1D2bn-φdHD0凸面法兰 RF Q41F Q41PPL 16C 16P 16R15130956545144-φ1478140201401057555144-φ1484160251501158565144-φ14951803216513510078164-φ181502504018014511085164-φ1815030050200160125100164-φ1817035065220180145120184-φ1819535080250195160135208-φ18215400100280215180155208-φ18250500125320245210185228-φ18265600150360280240210248-φ232708002004003352952652612-φ2333012002.5MPa15130956545164-φ14103140凸面法兰 RF Q41F Q41PPL 25 25P 25R201401057555164-φ14112160251501158565164-φ141231803216513510078184-φ181502504018014511085184-φ1815630050200160125100204-φ1817235065220180145120228-φ1819735080250195160135228-φ18222400100280230190160248-φ23253500125320270220188288-φ25275600150360300250218308-φ252868002004003603102783412-φ2534012002505334253703323612-φ304201800  接上表  4．OMPaDNLDDlD2D6bn-φdHD0凹凸法兰 MFM Q41F Q41PPL 40 40P 40R1513095654540164-φ141031402014010575555l164-φ1411216025150115856558164-φ14123160321801351007866184-φ18150250402001451108576184-φ181562505022016012510088204-φ1817235065250180145120110228-φ181973508028019516013512l228-φ18222450100320230190160150248-φ23253450125400270220188176288-φ25275600150400300250218204308-φ252868002005503753202822603812-φ3034012002505684453853453134212-φ3442018006.4MPa15165105755540184-φ14105140凹凸法兰 MFM Q41F Q41PPL 64 64P 64R2019012590685l204-φ18125160252161351007858224-φ18135250322291501108266244-φ23150350402411651259576244-φ231653505029217513510588264-φ2317545065330200160130110288-φ2320045080356210170140121308-φ23210600100432250200168150328-φ25250700125508295240202176368-φ302951100150559340280240204388-φ343401500





 注：①缩径球阀重量约为全通径球阀重量的70%～80%。
       ②表中以分数表示者，分子为JB/T74～90系列2尺寸(等同于原械标JB74～90-59的尺寸)，分母为JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ③LJ为环连接面法兰球阀的结构长度。
       ④可按客户要求选配气动、电动、液动、气动调节型、电动调节型。
