活塞式流量控制调节阀的工作原理及分类和应用

活塞式流量调节阀是根据流体力学特性而开发出来的调速调压型阀门。已经在电站、引水、供水等领域得到了广泛的应用。经过改进的本系列流量调节阀不但适用于清水，对于天然江河湖泊水、轻度污水具有良好的耐受能力。从设计结构和材料选用上解决了多年来流量调节阀易结垢，卡阻，驱动装置偏大的难题。

活塞式流量调节阀的结构特点及工作原理：　　

    活塞式流量调节阀与只用作管线切断的蝶阀和闸阀不同，活塞阀是能满足各种特殊调节要求的阀门。其调节功能是靠一类似于活塞状圆柱体在阀腔内作轴向运动来实现的，它的行程与管内水流方向是一致的。水流从轴向弧状进入外壳，活塞阀内的流道为轴对称形，流体流过时不会产生紊流。流道面积的改变是通过一个活塞沿管道轴向做直线运动实现。无论活塞在何位置，阀腔内的水无论活塞运动到任何位置，阀腔内无论任何位置的水流断面均为环状，在出口处向轴心收缩，从而达到最佳防气蚀，从而避免因节流而可能产生的气蚀对阀体和管道的破坏。

    活塞阀阀体设计成一个整体，具有高流通能力，开度与流量成线性关系，能有效地避免气蚀和震动。内壳有流线型的导流肋和外壳相连，不锈钢活塞被可靠导引滑动，杜绝产生倾斜或运行不畅。内壳上游的端面成球形，使水流形成一个渐变过程，活塞用安装在壳内的曲柄连杆来操作。活塞阀采用金属对金属及金属与橡胶双重密封，实现双向气泡级密封。因此从而达到密封系统使用寿命长，关闭严密。

活塞式流量调节阀产品特点：

1、该阀最优于传统流量调节阀的特点就在于它的结构设计和材料选用使其不怕污水堵塞滑道，不怕结垢现象，不易卡阻。驱动装置明显减小。

2、该阀可自动调节预先设定的管道介质参数值，使之在一定精度内保持恒定，且精度范围也可以进行调整。

3、该阀具有良好的耐气蚀特性，阀体内壁的筋板兼有整流板的作用，可以分散水流，防止气蚀。同时，也减小了阀门的噪音和活塞的振动。

4、该阀的控制系统可采用集成电子电路，体积小，可靠性好，灵敏度高，安装调试方便。

5、全关渗漏量为零，可作为截止阀使用。不必另设其他截止阀门。

6、如控制程度及精度要求不是很高，该阀的控制可以采用手动或普通电动形式

7、可以卧式安装，也可以立式安装。

活塞式流量调节阀的分类和应用

　　出口调节型部件有四种：

　　1、S型，其关闭的导向部件有开槽的套筒。适用于控流、调节高压差及足够的背压大的场合，它的调节性与流体状态匹配，可以达到较佳的效果。

　　2、E型，具有截弯取直和沿端座下游横截面突然放大结构，从而消除气蚀破坏。适用于控流，高压差，背压大的场合，而截弯取直，横截面突然放大结构可以减小气蚀效应。

　　3、F型，在阀体出口部分具有短扩散管作用，适用于调节及启闭场合，起到开关作用。启闭时水头损失非常小，完全开启时阻力小。

　　4、LH或SZ型，在阀腔内的活塞关闭的导向部件安装了有防气蚀的多孔环网，适用于调节、防气蚀、高压差、背压小（蓄水池入口处），它的控流调节特性和运行工况要求最佳匹配，从而达到了消除气蚀效应。

　　5、活塞阀在引水方面可以用作泄放阀和防爆管阀，在贮存时活塞阀LH型、E型可以用作液位或压力调节阀，在输水上活塞阀LH型、S型可以用作流量调节阀，E型，LH型或SZ型可用作放净阀或灌管阀，在污水、水处理活塞阀可以用作泵启动保护阀，或是配备特殊的调节出口部件，也可以用在水处理厂的流量调节阀，E型活塞阀亦可以用作污水处理厂气量调节阀，在供水上活塞阀根据液态工况采用不同的出口部件，用作压力/流量调节阀，例如管网压力平衡。

由于活塞阀的结构特殊，根据运行工况的不同，阀的过水特性可以用阀下游出水口出口部件的型式来调节(可更换出口部件)，从而适应不同目的的工况要求，达到最佳的调流效果。

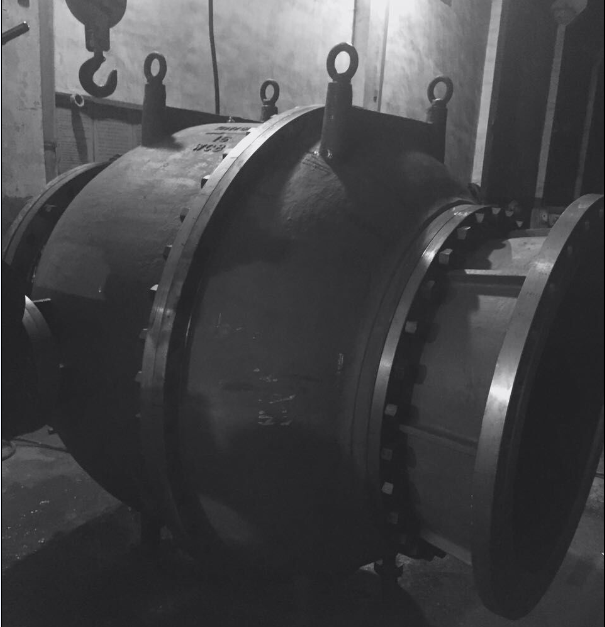

活塞式流量调节阀实物图
